Geniş Format A0 Boyutu Ofset Baskı CTP Plaka makinesi Fabrikası
1. Uygulama
Geniş format CTP, dijital tasarım ile geleneksel büyük ölçekli ofset baskı arasındaki boşluğu kapatır ve yüksek kaliteli, geniş formatlı malzemelerin verimli bir şekilde üretilmesini ekonomik hale getirir.

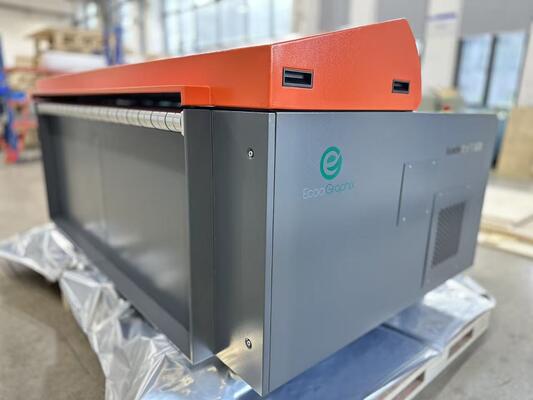

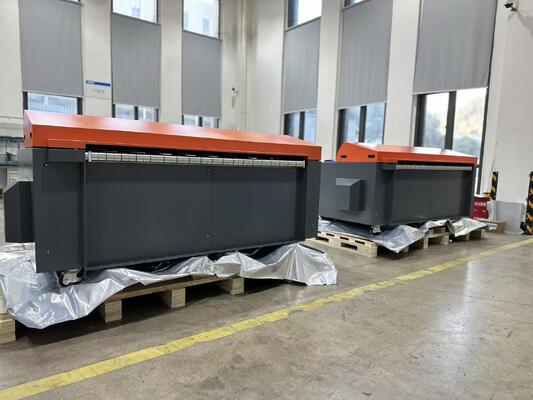

EcooGraphix VLF (Çok Geniş Format) Termal CTP Makinesi T1600S, A0, B0 kağıt boyutu Posterler veya Duvar çizelgeleri, Büyük Kitaplar, katalog, sarı sayfalar, ambalaj işleme ve plaka yapım merkezi vb. için kullanılabilir, saatte 14 - 19 plaka çıktı hızıyla.
İlk olarak, baskı tasarım dosyaları RIP ve İş Akışı yazılımı tarafından bilgisayarda yapılır ve ardından dosyalar CTP'ye gönderilir. Dosya görüntüleri, alüminyum CTP plakalarına lazerler (830nm termal lazer veya 405nm UV lazer) tarafından taranır. Lazer tarama, CTP plakasındaki ışığa duyarlı kaplamayı sertleştirir.
Daha sonra CTP plakası, CTP işlemcisinden geçer, geliştirici kimyasal CTP işlemcisinin içindedir, CTP plakasının görüntülenmeyen alanını yıkamak için. CTP plakası, yıkamadan sonra CTP işlemcisinde hızla kurutulacaktır.
Son olarak CTP plakaları, baskı işleri için ofset baskı makinesine yerleştirilir.
2. Ana özellikler:
Maksimum Plaka Boyutu: 1.680×1350mm
Özellikler: Daha az iş gücü, yüksek kararlılık ve mükemmel çıktı kalitesi.
Üretim maliyetini düşürmek için UV plaka ve termal plaka mevcuttur.
Otomatik plaka yükleme ve boşaltma, plaka yapım verimliliğinizi artırabilir.
Otomatik yükleyici, işlemci ve istifleyici ile birleştirildiğinde, EcooGraphix VLF CTP serisi tam otomatik baskı elde edebilir.
Tüm çıktı işlemini tamamlamak için yalnızca bir operatöre ihtiyaç vardır.
3. Uygulama ve Örnek:
4. Teknik Özellikler:
| Model |
T-1600QM |
| Harici Tambur |
Görüntüleme Sistemi |
| Görüntü Sistemi |
825nm lazer |
|
16 plaka/saat
|
22 plaka/saat |
| |
1630mm x 1325mm / 2400dpi |
| Maks. 1470mm x 1180mm; Min. 400mm x 400mm |
Maks. 1680mm x 1350mm;
Min. 650mm x 550mm |
| Pozlama Boyutu |
Maks. 1680mm x 1336mm |
| Termal CTP plaka |
Pozitif/Negatif Termal CTP Plaka veya Kimyasal Olmayan Plaka |
| 0,15 mm ila 0,30 mm veya 0,27 mm ila 0,40 mm (alternatif) |
0,15 mm ila 0,30 mm veya 0
27mm t
0,40 mm (alternatif)
|
| 2400dpi, 1200dpi isteğe bağlı: çift çözünürlük 2.400dpi ve 1, |
Standart: çift çözünürlük 2400dpi ve 1200dpi veya isteğe bağlı 2540dpi ve 1270dpi. Değişken yüksek çözünürlük seçeneği: hızlı tarama yönünde maksimum 10800dpi'ye kadar. Talep üzerine 12800DPI mevcuttur |
| 0,01 mm (23℃ sıcaklık ve %60 nem ile aynı plaka üzerinde 4 veya daha fazla kez sürekli pozlama) |
±0,01 mm (23℃ sıcaklık ve %60 nem ile aynı plaka üzerinde 4 veya daha fazla kez sürekli pozlama) |
| USB 2.0 veya USB3.0 (USB2.0 önerilir) |
Optik Fiber |
| Manuel veya otomatik yükleyici ile |
yarı otomatik (alternatif otomatik yükleyici sistemi) |
| 1400kg |
1800kg |
2.355×1.910×1.217 mm (U×G×Y)
(GxUxY)mm |
2400x1430x1110 |
| Tek faz: 220V, Maksimum güç (Tepe değeri): 5,5KW |
3 faz 380V, güç Tüketimi (tepe değeri): 5,5KW |
|
Çalışma Ortamı
tavsiye edilen sıcaklık: 21-25℃; izin verilen sıcaklık: 15-30℃, nem:
|
<%70RH |
| T-1600S T1600SX |
Pozlama Yöntemi |
| Harici Tambur |
Görüntüleme Sistemi |
| 64 kanallı |
256 kanallı |
Ayrık 830nm lazer diyot |
| Çıktı Hızı |
| 16 plaka/saat |
25 plaka/saat |
1470mm x 1180mm / 2400dpi |
| |
Plaka Boyutları |
| Maks. 1470mm x 1180mm; Min. 400mm x 400mm |
Medya Türü |
| Termal CTP plaka |
Plaka Kalınlığı |
| 0,15 mm ila 0,30 mm veya 0,27 mm ila 0,40 mm (alternatif) |
Çözünürlük |
| 2400dpi, 1200dpi isteğe bağlı: çift çözünürlük 2.400dpi ve 1, |
Standart: çift çözünürlük 2.400dpi ve 1.200dpi veya 2.540dpi ve 1.270dpi (Seçenek)
Değişken yüksek çözünürlük seçeneği: hızlı tarama yönünde maksimum 10.000dpi'ye kadar
Tekrarlanabilirlik
|
| 0,01 mm (23℃ sıcaklık ve %60 nem ile aynı plaka üzerinde 4 veya daha fazla kez sürekli pozlama) |
Arayüz |
| USB 2.0 veya USB3.0 (USB2.0 önerilir) |
Optik Fiber (Fiber Yolu) |
Plaka Yükleme |
| Manuel veya otomatik yükleyici ile |
Net Ağırlık |
| 1400kg |
Makine Boyutu |
| 2.355×1.910×1.217 mm (U×G×Y) |
Güç Kaynağı |
| Tek faz: 220V, Maksimum güç (Tepe değeri): 5,5KW |
Çalışma Ortamı |
| tavsiye edilen sıcaklık: 21-25℃; izin verilen sıcaklık: 15-30℃, nem: |
<%70RH |
