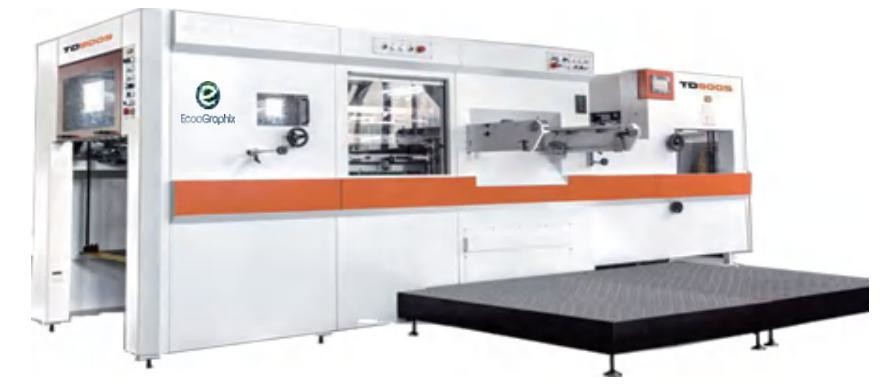

TD800S Karton Baskı Önceki Ekipmanı Çıkarma Düz Yatak Ölçüm Kesme Makinesi

Otomatik Baskı Öncesi Ekipmanları Çöpleme ile düz yataklı matür kesme makinesi

ECOO-TD800S

TD800S fully automatic die cutting machine has 7 sets of gripper bars with grippers made of lightweight and durable aluminum alloy with ultra hard coat and anodized finish ensure accurate and consistent paper registering.

1Teknik veriler:

2Avantajları:
1) Ana ünitenin aktarımı, ithal A/C frekans dönüştürücü kontrolünü benimser, makinenin çalıştırılması ve durdurulması ithal hava debriyajı ile kontrol edilir.
2) Tüm makinenin çalışması PLC tarafından kontrol edilir.Bu daha operatör dostu.

3Standart cihazlar ve bileşenler:

Besleme birimi
•Üretim sırasında yastığın manuel yan düzeltmesini sağlayan saplı yığın tepsisi
• Dakikada en yüksek hız 120 levha ile akımsal besleme sistemi
•Her biri kağıt kaldırma için 2 emici fincan, hareketli kağıt için 2 emici fincan
•Süpürme kafalarının yüksekliği ve açısı kolayca ayarlanabilir
•Elektronik güvenlik cihazları, besleyici yığınının yükselişini engeller
•Kütle masasının çapraz konumu için mikro ayarlama mevcuttur
•Diksiz çift levha dedektörü
•Tür ve it yan kılavuzlarının kolayca değiştirilmesi, tam yan kılavuzu çıkarmak ve değiştirmek zorunda kalmadan, sadece bir vida döndürerek
• Mikro ayarlı 2 ön kılavuz ve yan kılavuz tekerlek kolu ile ayarlanabilir
• Kağıt tıkanıklığı durumunda besleme masasında otomatik durma sistemi olan fotoelektrik dedektör
•Kolay hazırlık için besleme ünitesinin ve ana makinenin ayrı tahrik kontrolleri
•PLC ve zamanlama kontrolü için elektronik kamera

Derme kesme birimi
• Schneider inverter kontrolü ile kontrol edilen Siemens ana motoru
•Motor tarafından çalıştırılan ve dokunmatik ekranla kontrol edilen solucan aleti ile kesme gücünün mikro ayarlanması
• Basınç doğruluğu 0.01mm'ye kadar olabilir
•40Cr çelikten yapılmış bir kranı
•Q235-A çelikten yapılmış makine çerçeveleri, Meehanite Die Cast Iron Teknolojisi ile reçine kaplı kumlu QT60 nakli demirden yapılmış üst ve alt plakalar
•Kırma kovalama dönüşü cihazı
•İşleyicilerin ve ekipmanların en yüksek güvenliğini sağlamak için tork sınırlayıcısı olan aşırı yük koruma cihazı
•7 set, hafif ve dayanıklı alüminyum alaşımından yapılmış, ultra sert kaplamalı ve anodizasyonla bitirilmiş, dokunaklı ve tutarlı kağıt kayıtlarını sağlayan tutma çubukları
•Uzun süreli testten sonra ve çiftler halinde teslim edildi, ana sapık, Subaki, Japonya'dan zincir
•Kıvrak çubuğu konumlandırma kontrolü için yüksek basınç göstergesi tahrik sistemi
•Pneumatik kilitleme ve kesme kovalamacasının serbest bırakılması
•Hızlı iş değişikliği için merkezi sistem

Çöpten çıkarma birimi
• Üst, orta ve alt çıkarma çerçevesine sahip 3 eylemli hareket yapısı, döşeme değişimini kolaylaştırmak için
•Çıkarma iğneleri veya erkek/kadın mat kullanılabilir.
•Değişim süresini en aza indirmek için, ölçekleme bölümündeki merkez çizgisi kayıt sistemiyle eşleşmek, aynı sistem de çıkarma sistemine uygulanır.Doğru konumlandırma üretim verimliliğini artırabilir
•Yukarı çıkartma çerçevesinin yukarı/aşağı hareketi, ayarlamayı kolaylaştıran motor tarafından kontrol edilir

Teslim Birimleri
•Görev kağıdı yığınlarının aşırı yükselişini ve düşüşünü önleyen güvenlik fotoelektrik cihazları
•Ayarlanabilir basınç fırçası, kağıdı saplardan boşaltmaya ve kağıdı yığmaya yardımcı olur
• 1020mm'ye kadar yüksek yığın tasarımı
•Automatik yardımcı kemer masası kesintisiz teslimat için kullanılabilir
• Besleyici hareketi ve hız kontrolü dağıtım ünitesinde ayarlanabilir

Elektriksel parçalar, operatör arayüzü ve güvenlik dedektörü
• Japon endüstriyel Omron yüksek hızlı PLC sistemi
•Omron, dokunmatik ekranlı operatör arayüzü
•Omron Elektronik kamera anahtarı ve kodlayıcı
• Elektronik dedektörler, tüm makine üzerinde PLC tarafından kontrol edilen mikro anahtarlı ve fotoelektrik hücreler

Otomatik yağlama sistemi
• Önceden ayarlanmış zamanlayıcı ile tüm makine için otomatik yağ pompası ve dağıtım sistemi
•Her zincir için bireysel olarak kontrol edilebilir valfli tutma zincirleri için yağlama yağı dağıtımı

Güvenlik cihazları ve bileşenlerin kalite onayı
•Tüm elektronik ve elektrikli parçalar CE onaylıdır
•Koruyucu ve ekipman için aşırı yük koruyucusu
•Kıvrak çubuklarının korunması için sapık zinciri koplama
•Hızlı ve kolay erişim için tüm makine üzerinde acil durma düğmeleri
