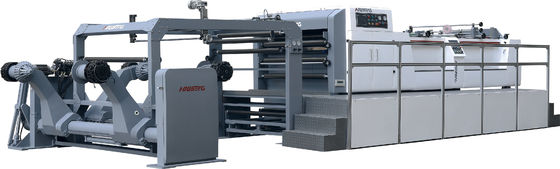

Özellikleri
- İngiltere'den gelişmiş teknikler kullanır: HSC ağ kesme makinesi, üstün performans sağlamak için İngiltere'den alınan en son teknolojiyi içerir.
- Servo motor iletim: Verimli ve güvenilir bir iletim için bir servo motorla donatılmıştır.
- Hızlı ve Sabit Kağıt Kesme: Yüksek hızlı ve istikrarlı kağıt kesme işlemlerine ulaşır.
- Hassaslık mühendisliği: Yüksek kesim hassasiyetini garanti etmek için Almanya'dan gelen hassas rulmanlar ve kesme bıçakları kullanır.
- Kullanıcı Dostu Arayüzü: Basit bir işletim için dokunmatik ekranlı bir bilgisayar arayüzüne sahiptir.Kağıt işleminin sorunsuz olmasını sağlamak.
- Verimliliği ve karlılığı artırır: Kağıt üretimi ve baskı endüstrisinde yaygın olarak tercih edilen bu makine verimliliği önemli ölçüde artırır ve şirketinize önemli faydalar getirir.
Spesifikasyon
| Model | Ecoo HSC-1400 |
| Kesim tipi | Yukarıdaki bıçak karşılıklı olarak kesilir ve aşağıdaki bıçak sabitlenir. |
| Uygulanabilir kağıt aralığı | 50-550 g |
| Kağıt rulolarının en fazla çapı | 1800 mm |
| Kağıt kesme genişliği maksimum | 1400mm |
| Kesim uzunluğu aralığı | 400-1450 mm |
| Kesme sayfası numarası | 2 sayfa |
| Kesme hassasiyeti | Kesim uzunluğu < 1000 mm: ± 0,3 mm |
| Kağıt uzunluğu > 1000 mm kesim için ± 0,05% | |
| Max. kesme hızı | 400 kesik/dakika |
| Max. kesme hızı | 300m/dakika |
| Kağıt yığma yüksekliği | 1500 mm |
| Hava basıncı kaynağı gereksinimleri | 0.8Mpa |
| Tasarım gücü | 380V, 28kw, 3 faz, 50Hz |
| Brüt ağırlık | 13000kg referans |
| Makine Boyutu | 12000*4300*2400mm |
Makine yedek parçaları
1. hassas tek bıçaklı kesme makinesi
2Kağıt için otomatik prizma ayarlama sistemi
3Orta Kesme ve Atık Toplama Kağıt Sistemi
4Otomatik Sayım ve Etiket Ekleme Ekipmanı (Sayım İşareti ile)
5Kağıt Taşıma Sistemi
6Elektrikli Kontrol Sistemi
7- Motoru çalıştır.
8. Aksesuarlar
9. Çift katmanlı pnevmatik akımlı kağıt rafı (2 rulo standı)
10Motor kontrolü kağıt yığma standı ile otomatik jogger sistemi
Dökülmemiş basamak
Tip: 3" 6" ve 12" rulolar için çift kollu kağıt çekirdek rafı
- Makinenin arkasında bulunan yaklaşık 1500 kg ağırlığında makineyi desteklemek için tasarlanmış iki tane alıcı tipinde açılır.
- Hidrolik yukarı ve aşağı hareketleri, solenoid valflerini düzenleyen seçiciler aracılığıyla doğrudan konsoldan kontrol edilir.
- Hidrolik basınç kağıt kolunun kapanmasını, hareket etmesini ve kaldırmasını kontrol eder.
- Istikrarlı ve hızlı kaldırma hareketi, basit ve uygun bir işletim sağlar.
Kesme birimi
Kesme birimi:
- Bıçak: Britanya kesme yöntemini kullanır.
- Bıçak Rolü Beden: Çelik kaynak yapısı, yüksek hızlı çalışma sırasında titreşim ve gürültüyü etkili bir şekilde azaltan hassas işleme ve dinamik denge ayarına maruz kalır.
- Bıçak altında: Dökme demirden yapılmış bıçak bloğu, bütünsel olarak kalıplanmış döküm ve hassas işleme istikrar sağlar.
- Arka kesiciler: Özel çelikten yapılmış ve hassas bıçak işleme maruz kalmış, bu da kolayca ayarlanabilen uzun ömürlü bir bıçak oluşturur.
Elektronik kontrol (Yaskawa servo ve Siemens PLC)
TPC7062KS ve Yaskawa İşlemci iletişim, Genellikle veri girişi ekipmanı çalışma durumunun izlenmesi ve sistem arızası alarm göstergesi üretiminde kullanılır.Döner seriler Yaskawa Japon şirketi Yaskawa I hızlı sürüş, gerçek hız çekiş rulo kodlayıcısı geri bildiriminden ve doğru konumlandırmadan insan-makine arayüzü giriş parametrelerinin üretimine dayanmaktadır.
Koşucu tarafından taşıyıcı ve kağıt toplama sistemi
- Çok Aşamalı Taşıyıcı Sistemi: Yüksek hızdan düşük hızda geçiş yapan çok aşamalı özelliklere sahiptir.Ardından toplama ve yığma.
- Yığılmış Kağıt için kaldırma mekanizması: Yığılmış kağıt setlerini önemli bir yüksekliğe yükseltir ve gerektiğinde otomatik olarak düşürür.
- Üç taraflı sallama bitirme fonksiyonu ile yığma masası: Bir taraftan kağıdı sürmek için bir motorla donatılmıştır, her iki taraftan da yüksek kaliteli motorlu koşucular kağıdın amplitudunu manuel olarak ayarlar.Bu, operasyon basitliğini ve güvenliğini artırır.
Tırnaklı Aygıt
Kesme cihazının önüne yerleştirilen kıvrım cihazı, rulo kıvrımını veya katlanmasını ortadan kaldırır ve sabit kağıt rulo gerginliğini sağlar.Önce rulo kenarında bulunan dekonvolution bileşeninden geçer, rulolar tarafından yönlendirilir.
Yeni Anti kıvrım cihazı
Kağıdı daha düz hale getirmek için, kağıt rulonunun gerilme istikrarını daha iyi sağlamak için ruloyu etkili bir şekilde kaldırın.
Karelik ayarlama sistemi(Kağıt için otomatik prizmatik ayar sistemi):
Kağıdın kareliğini ayarlayın, mühendisimiz bir kez düzeltir ve operatörün yeniden ayarlamasına gerek kalmaz.
Kesme bıçağı
Kesme bıçaklarının üç seti kesme ve orta kesme için kullanılır.
Açıyı Otomatik Olarak Düzenle (Kağıt Hizalama Sistemi)
Adımlı motorun hassasiyeti kesim hassasiyeti vida ayarının uzunluğu ve bıçak grubunun eğiminden kontrol edilir.kesme keskin kenarının düz açısını etkili bir şekilde sağlamak için, hata açısını ve ayarlama oranını manuel olarak ayarlama zaman kaybını azaltır.
Otomatik kağıt sıkışıklığı durdurucu:
Bir sensörün olması, kabloda herhangi bir kağıt sıkışıklığı olursa sisteme sinyal verir ve makine kağıtları kurtarmak için hemen durur.
Otomatik işaretleme makinesi:
İşaretlemeden sonra tam sayım ile, operatörler sadece kağıt miktarı işaretlemek için ayarları tarafından yapılabilir kağıt sayısını sonra insan-makine arayüzünde girmek gerekir.
Ana makine yapısı (Bıçak tutucu ve tutucu ayağı)
Ana makine duvarı, sonlu eleman analizi, mekanik titreşim analizi ve çerçevenin optimize edilmesi ile, tasarım için entegre olmak için yüksek kaliteli düğümlü dökme demir kullanır.ve hassas işleme yoluyla, aktarım bileşenleri arasındaki rezonans fenomenini mükemmelleştirir, işleyişi daha istikrarlı hale getirir, rulman parçalarının kullanım ömrünü iyileştirir.
Web rehber sistemi
Sıkı süreç kalite kontrolü, servo kontrol sistemi dayanıklı, bakımsız, ince işleme, yüksek dinamik yanıt, tamponlama yok, doğru konumlandırma, sürücü limiti dijital olarak ayarlanabilir.Ekran otomatik çalıştırma için otomatik olarak uyku ayarlanabilirBüyük ekran gerçek zamanlı olarak görüntülenir ve sistem çalışması durumu içeride açık.
Sürüş motorları:
1Çapraz bıçak için AC Servo motor ve kodlayıcı
2Yüksek hızlı ve düşük hızlı konveyörler için AC motor ve frekans transformatörü
3. Üst ve aşağı kağıt yığma standı için AC motor
4Koşucular için AC motoru
5Rüzgârı açmak için AC motor
6Atık kenarını toplamak için AC motor
