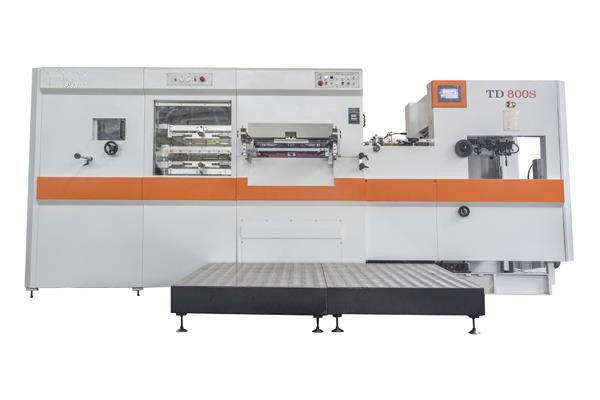

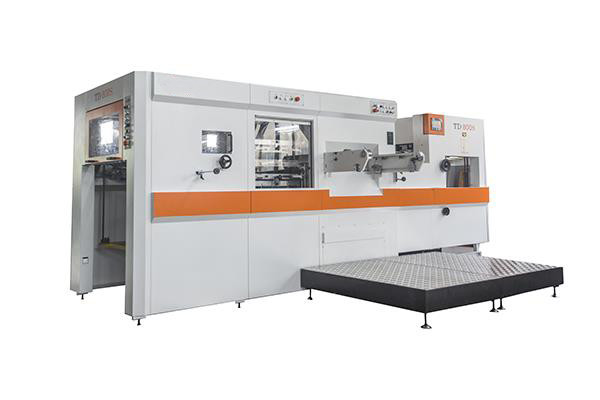

800Otomatik Folyo Damgası veÖlçekli Kesme Makinesi
Ürün Tanımı
Kısa Tanıtım:
Ecoo-790 Otomatik ölçekli kesme ve sıcak folyo baskı makinesibesleme biriminden, matkap kesme biriminden, damgalama biriminden ve dağıtım biriminden oluşur.
Durmaksızın besleme ve teslimat, elektrikli kontrol sistemi makine ile birlikte mevcuttur.
Spesifikasyon
Model: ECOO-TDS800
Kalınlığı:0.2-2mm karton E flüt dalgalanmış kağıt
Maks. Sayfa Boyutu ((mm):800x580
Min. Sayfa Boyutu ((mm):310x310
Maks. matris kesimi boyutu ((mm):790x570
En fazla damgalama boyutu ((mm):790x520
Çatlak içi boyutu ((mm):940x610
Kesme kurallarının yüksekliği ((mm):23.8
Plakalar arası mesafe ((mm):51.5
En fazla basınç:200 ton
Min. tutma kenarı ((mm): 8
Makinenin en yüksek hızı ((lukam/saat):7000
En fazla damgalama hızı ((s/h):5000
Damgalama levhasının kalınlığı ((mm):5 ((eleştirel 4+1)
| Model | ECOO-TDS800 |
| Maks. Yaprak Boyutu ((mm) | 800x580 |
| Min. Sayfa Boyutu ((mm) | 310x310 |
| Maks. matris kesimi boyutu ((mm) | 790x570 |
| En fazla damgalama boyutu ((mm) | 790x520 |
| İç çarkın boyutu ((mm) | 940x610 |
| Kesme kurallarının yüksekliği ((mm) | 23.8 |
| Plakalar arası mesafe ((mm) | 51.5 |
| Max. basınç | 200 ton |
| Min. tutma marjı ((mm) | 8 |
| Makine hızı (tablo/saat) | 7000 |
| En fazla damgalama hızı ((s/h) | 5000 |
| Damgalama levhasının kalınlığı ((mm) | 5 ((eleştirel 4+1) |
| Kalınlığı: | 0.2-2mm karton E flüt dalgalanmış kağıt |
| Besleme yığını yüksekliği ((mm) | 1300 |
| Teslimat yığını yüksekliği ((mm) | 1000 |
| Elektrikli ısıtma sistemi | 10 bölge |
| Dökme ruloları | 2 uzunluk ve 2 çapraz |
| Min. folyo genişliği ((mm) | 40 |
| Foliya bobin çekirdeği ((mm) | 25 ((1") 76 ((3") |
| Maden Motoru ((kw) | 7.5 |
| Toplam güç ((kw) | 40 |
| Havalandırma | 0.8-1.0 MPa,≥0.6 cbm/min |
| Toplam boyut ((mm) | 4900x2000x2000 |
| Makinenin ağırlığı (ton) | 15 |
Besleme birimi
• Üretim esnasında yastığın manuel yan düzeltmesini sağlayan saplı yığın tepsisi
• Dakikada en yüksek hızla 120 levha ile akımsal besleme sistemi
• Kağıt kaldırmak için her biri 2 emici fincan, hareketli kağıt için 2 emici fincan
• Emme başlarının yüksekliği ve açısı kolayca ayarlanabilir
• Besleyici yığınının yükselişini önleyen elektronik güvenlik cihazları
• Mikro ayarlama, yığın masasının çapraz konumlandırılması için kullanılabilir
• Kesinlikle çift sayfa detektörü
• Tüm yan kılavuzları çıkarıp değiştirmek zorunda kalmadan, sadece bir vida döndürerek çekme ve itme yan kılavuzlarının kolayca değiştirilmesi
• Mikro ayarlı 2 ön kılavuz ve yan kılavuz tekerlek kolu ile ayarlanabilir
• Kağıt tıkanıklığı durumunda besleme masasında otomatik durma sistemi olan fotoelektrik dedektör
• Besleme ünitesinin ve ana makinenin ayrı tahrik denetimleri kolay hazırlık için
• Zamanlama kontrolü için PLC ve elektronik kamera
Derin kesme birimi
• Siemens ana motoru Schneider inverter kontrolü ile kontrol edilir
• Motorla çalıştırılan ve dokunmatik ekranla kontrol edilen solucan aleti ile kesme gücünün mikro ayarlanması
• Basınç doğruluğu 0.01mm'e kadar olabilir
• 40Cr çelikten yapılmış krank ocağı
• Q235-A çelikten yapılmış makine çerçeveleri, Meehanite Die Cast Iron Teknolojisi ile reçine kaplı kumlu QT60 nakli demirden üst ve alt plakalar
• Kesme kovalama dönüşü cihazı
• Operatörün en yüksek güvenliğini sağlamak için tork sınırlayıcısı ile aşırı yük koruma cihazı
ve ekipmanları
• Hafif ve dayanıklı alüminyumdan yapılmış sapları olan 7 set tutma çubuğu
ultra sert kaplama ve anodizasyon bitirme ile alaşım doğru ve tutarlı sağlamak
Kağıt kayıt
• Uzun süreli testten sonra ve çiftler halinde teslim edildiğinde, Subaki'den ana sapık, zincir,
Japonya
• Yakalama çubuğu konumlandırma kontrolü için yüksek basınç göstergesi tahrik sistemi
• Pnömatik kilitleme ve kesme kovalamacasının serbest bırakılması
• Hızlı iş değişimi için merkez çizgisi sistemi
Damgalama birimi
• 2 uzunlu ve 2 çapraz sıcak damgalama ekseni, müşterinin ürünler için sıcak damgalama ihtiyaçlarını tam olarak karşılar.
• 10 bölgenin eşit ısıtılması, ürünün daha düzenli bir sıcak damgalama etkisi göstermesini sağlar.
• PLC kontrol servo sistemi.
Teslim Birimleri
• Güvenlik, teslimat kağıdı yığınının aşırı yükselişini ve düşüşünü önleyen fotoelektrik cihazlar
• Düzenlenebilir basınç fırçası, kağıdı tutturanlardan boşaltmaya ve kağıdı yığmaya yardımcı olur
• 1020 mm'ye kadar yüksek yığın tasarımı
• Sürekli teslimat için otomatik yardımcı kemer masası
• Besleyici hareketi ve hız kontrolü dağıtım ünitesinde ayarlanabilir
Elektriksel parçalar, operatör arayüzü ve güvenlik dedektörü
• Japon endüstriyel Omron PLC sistemi
• Omron, dokunmatik ekranlı operatör arayüzü
• Omron Elektronik kamera anahtarı ve kodlayıcı
• Elektronik dedektörler, tüm makine üzerinde PLC tarafından kontrol edilen mikro anahtarlı ve fotoelektrik hücreler
Otomatik yağlama sistemi
• Önceden ayarlanmış zamanlayıcı ile tüm makine için otomatik yağ pompası ve dağıtım sistemi
• Her zincir için bireysel olarak kontrol edilebilir valfli tutma zincirleri için yağlama yağı dağıtımı
Güvenlik cihazları ve bileşenlerin kalite onayı
• Tüm elektronik ve elektrik parçaları CE onaylıdır
• Koruyucu ve ekipman için aşırı yük koruyucusu
• Zımba çubuklarının korunması için zımba zinciri.
• Hızlı ve kolay erişim için tüm makine üzerinde acil durma düğmeleri
Paketleme ve Nakliye
Sık Sorulan Sorular
S: Kurulum ve satış sonrası teknisyen desteği ne olacak?
A:Mühendisimiz kurulumuza yardım edebilir ve gerekli eğitimi sağlayabilir. Alıcı uçak biletlerini ve servis ücretini ve yerel konaklama maliyetini almalıdır.Herhangi bir sorun veya soru7x24 saat hizmetinizde olacağız.
Dünya çapında büyük miktarda CTP tesislerimiz arasında, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Bu son kullanıcılar, CTP sistemlerini sağlam kalite, sorunsuz uzaktan hizmet, kapsamlı eğitim ve bakım nedeniyle tam memnuniyetle çalıştırıyorlar.Eğer EcooGraphix China'dan doğrudan satın almak isteyen bir yazıcıysanızKurulum, eğitim ve satış sonrası hizmet konusunda hiçbir sıkıntı yok.
