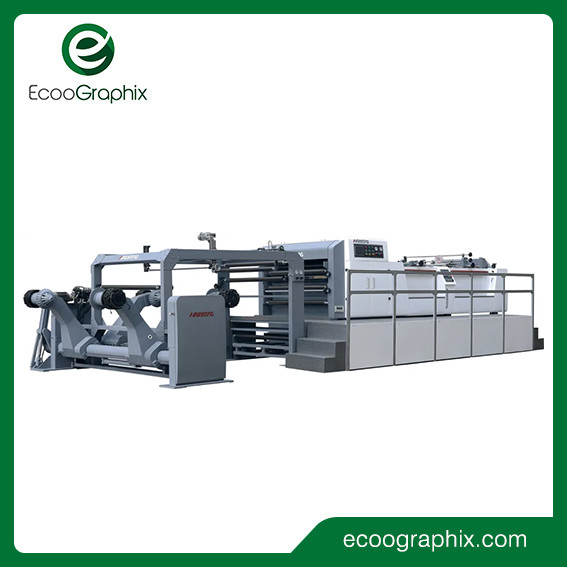

Sac Kağıt Kesici Servo Hassas Yüksek Hızlı Baskı EcooGraphix

Servo Hassas Yüksek Hızlı Baskı Kağıdı Kağıt Kesici

Ürün Açıklaması

Özellikler

-HSC ağ kesme makinesi İngiltere'den gelen ileri tekniği uygular
-Makineye servo motor ile iletim yapılır.
-Kağıt kesme hızı hızlı ve stabildir.
-Almanya hassas ayı ve kesme bıçağı, yüksek kesme hassasiyetini garanti eder.
-Dokunmatik ekranlı bilgisayar arayüzü kontrolü, basit kullanım, makul yapı, anti-müzik standları, pürüzsüz kağıt sağlamak için.
-Bu makine, kağıt yapımı ve baskı endüstrisinde çok popüler olan, verimliliği artıracak ve firmanıza büyük ölçüde fayda sağlayacak kağıt işleme makinesidir.

Şartname

Modeli:Ecoo HSC-1400

Kesme tipi:Yukarı bıçak karşılıklı olarak kesilir ve aşağı bıçak sabitlenir.

Uygulanabilir kağıt aralığı:50-550g

Maks.kağıt rulosu çapı:1800mm

Maks.kağıt kesme genişliği:1400mm

Kesme uzunluğu aralığı:400-1450mm

Kesim sayfası numarası:2 sayfa

Kesim hassasiyeti:Kesme uzunluğu < 1000 mm: ± 0,3 mm ± %0,05, kağıt uzunluğu > 1000 mm için

Maks.hız kesmek:400kesim/dakika

Maks.kesme metre hızı:300 m/dak

Maks.kağıt istifleme yüksekliği:1500mm

Hava basıncı kaynağı gereksinimi:0.8Mpa

Tasarım gücü:380V, 28kw, 3 Faz, 50Hz

Brüt ağırlık:13000kg referans

Makine Boyutu:12000*4300*2400mm

Makine Yedek Parçaları

1. Yüksek hassasiyetli tek bıçaklı kesme makinası
2. Kağıt için Otomatik Prizmatik ayar sistemi
3. Orta dilme ve atık toplama kağıt sistemi
4. Otomatik sayma ve etiket yerleştirme ekipmanı (sayı işaretleme)
5. Kağıt taşıma ekipmanı
6. Elektrik kontrol sistemi
7. Sürüş motoru
8. Aksesuar
9. Çift kireçli pnömatik şaftlı kağıt rafı (2 rulolu stand)
10. Otomatik jogger sistemi, motor kontrollü halatlı kağıt yığma standı

Sarılmamış stand
Tür: Kağıt çekirdeği için çift kol tipi 3"6"12" Rulo Rafı
2, makinenin arkasında bulunan, yapısal olarak yaklaşık 1500 kg'lık bir ağırlığa sahip makarayı tutabilecek şekilde boyutlandırılan açma tipi toplama tipidir.Yukarı ve aşağı hareketlerin tümü hidroliktir ve solenoid valfleri kontrol eden seçiciler tarafından doğrudan konsoldan kontrol edilir.
Kağıt kolunu kapatmadan, hareket ettirmeden ve kaldırmadan önce ve sonra kontrol etmek için yağ basıncı.Kararlı ve hızlı, daha basit ve rahat çalışma kapasitesine sahip kaldırma hareketi.

Kesme ünitesi
Bıçakta, kesici ömrünü uzatırken yükü ve gürültüyü azaltmak için İngiliz kesici yöntemi.
Bıçak silindiri gövdesinden çeliğe kaynak, hassas işleme ve dinamik denge ayarı sağlayarak yüksek hızlı çalışmanın titreşimini ve gürültüsünü etkili bir şekilde azaltır.
Bıçağın altında: Dökme demirden entegre kalıplanmış bıçak bloğu, hassas işleme, iyi stabilite.
Arka kesici: Özel çelikten yapılmış hassas bıçak işlemesi, uzun ömürlü bıçak kolayca ayarlanabilir.

Elektronik kontrol (Yaskawa servo ve Siemens PLC)
TPC7062KS ve Yaskawa İşlemci iletişimi, Temel olarak veri girişi ekipmanının çalışma durumu izleme ve sistem arıza alarm göstergesinin üretiminde kullanılır.Dönen seri, gerçek hız çekiş silindiri kodlayıcı geri bildiriminden ve doğru konumlandırmadan insan-makine arayüzü giriş parametrelerinin üretilmesine dayanan JAPONYA şirketi Yaskawa I'in hızlı sürüşünü Yaskawa'yı tahrik ediyor.

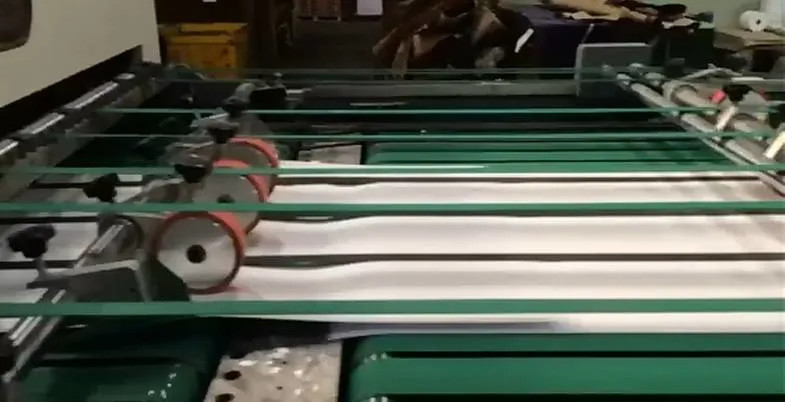

Jogger tarafından konveyör ve kağıt toplama sistemi
Çok kademeli konveyör sistemi: yüksek hızdan düşük hıza.Önce kesilen kağıdı hızlı bir şekilde ayırmak, ardından kağıdı üst üste koymak, ardından kağıdı toplayıp istiflemek.
Yığılmış kağıt setlerini, kağıt yığınını önemli bir yüksekliğe kaldırın ve otomatik olarak düşürün.İstifleyici tablanın üç tarafı sallama bitirme fonksiyonuna sahiptir; motorun tarafı kağıdı tahrik eder, kağıdın her iki tarafı da işlemin basitliğini ve güvenliğini artırmak için kağıdın genliğini manuel olarak ayarlamak için yüksek kaliteli motor jogger'ı vardır.

Kıvırcık Cihaz
Kıvırcık cihaz, rulo kıvırma veya katlama cihazını ortadan kaldırmak için kesme cihazından önce kağıt rulosundadır,kağıt rulosu gerginliğinin stabilitesi için. Kağıt rulosu ilk önce geçer(rulonun kenarına kadar) bileşenleri ters evrişim cihazına yerleştirir, silindirler kılavuz rulodur

Yeni eğrilik önleyici cihaz
Kağıdı daha düz hale getirmek, kağıt rulosu gerginlik stabilitesini daha iletken hale getirmek için rulonun kıvrımını etkili bir şekilde çıkarın.

Karelik ayar sistemi(Kağıt için Otomatik Prizmatik ayar sistemi):
Kağıdın kareliğini ayarlayın, mühendisimiz bunu bir kerede düzeltecektir ve operatörün yeniden ayarlama yapmasına gerek kalmaz.

Dilme bıçağı
Kesme ve orta dilimleme için üç set dilme bıçağı kullanılır.


Açıyı Otomatik Olarak Ayarlayın (kağıt hizalama sistemi)
Step motorun hassasiyeti, kesimin kenarının düz açısını etkili bir şekilde sağlamak için kesim hassas vida ayarının bıçak grubunun eğiminin uzunluğu ile kontrol edilir, atık zamanı azaltır, hata oranı ve ayar açısını manuel olarak ayarlar. .

Otomatik kağıt sıkışmasını durdurma:
Konveyörde kağıt sıkışması olması durumunda sisteme sinyal verecek sensöre sahip olun ve makine kağıtları kurtarmak için hemen duracaktır.

Otomatik markalama makinesi:
Insert işaretlemesinden sonra hassas sayımla, operatörlerin yalnızca insan-makine arayüzüne kağıt sayısından sonra giriş yapması gerekir, kağıt miktarını işaretlemek için Ayarlar'a uygun olabilir

Ana makine yapısı (Bıçak tutucusu ve tutucu standı)
Sonlu eleman analizi, mekanik titreşim analizi ve çerçevenin optimizasyonu yoluyla ana makine duvarı, tasarımın entegrasyonu için yüksek kaliteli sfero döküm demiri KULLANIR ve hassas işleme yoluyla, iletim bileşenleri arasındaki rezonans olgusunu mükemmelleştirir, işlemi daha kararlı hale getirir , rulman parçalarının servis ömrünü uzatın.

Web rehberi sistemi
Sıkı proses kalite kontrolü, servo kontrol sistemi dayanıklı, bakım gerektirmez, hassas işleme, yüksek dinamik yanıt, tamponlama yok, doğru konumlandırma, sürücü limiti dijital olarak ayarlanabilir.Otomatik çalışma için ekran otomatik olarak uyku moduna ayarlanabilir, bu da enerji tasarrufu sağlayabilir.Büyük ekran gerçek zamanlı olarak görüntülenir ve sistemin çalışma durumu içeride açıktır.

Sürüş Motorları:
1. Çapraz bıçak için AC Servo motor ve kodlayıcı
2. Yüksek hızlı konveyör ve düşük hızlı konveyör için AC motor ve frekans transformatörü
3. Yukarı ve aşağı kağıt istifleme standı için AC motor
4. Koşucular için AC motor
5. Çözme standı için AC motor
6. Atık kenarını toplamak için AC motor
