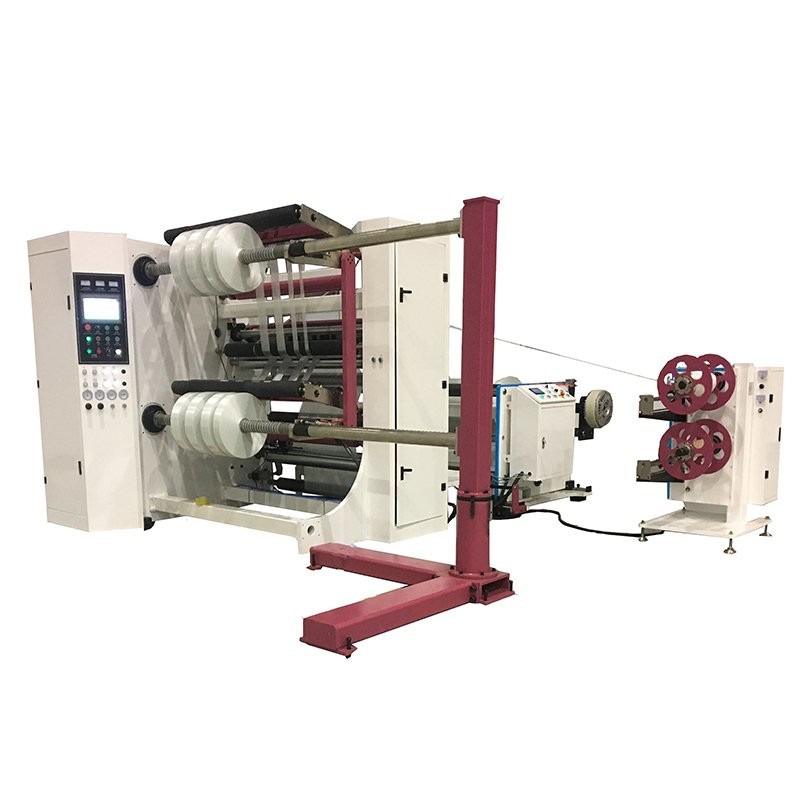

CE Belgeli Çok Fonksiyonlu Kağıt Rulo Dilme ve Sarma Makinesi
SLT1300F
EcooGraphix SLT-1300F, plastik film (PVC,OPP,PET, CPP), kağıt, cam kağıt, alüminyum-folyo kağıt, alüminyum folyo, yapışkanlı etiket, dokunmamış kumaş gibi çeşitli ultra-büyük türde sarmal malzemelerin dilme işlemine uygundur kumaşlar ve diğer sarmal malzemeler dilme ve geri sarma.
Özellikler
Ana Parametreler:
| Modeli | JT-SLT-1300F |
| Maks.Çözme Genişliği | 1300mm |
| Maks.Çözme Çapı | 1000mm |
| Maks.Sarma Çapı | 800mm |
| Kabul Edilebilir Kalınlık Aralığı | 50-800gsm |
| Maks.Makine Hızı | 300m/dak |
| Çözme/Geri Sarma Mili | 3''(76mm) Hava genleşme mili |
| Anma gücü | 18KW |
| Makina ağırlığı | 2500kg |
| Genel Boyutlar (L*W*H) | 3600mm* 2400mm *2000mm |
| Uygulama Materyali |
|
Faks kağıdı, kasa kağıdı, ATM kağıdı, medikal dahil her türlü termal kağıt |
| Çözme Bölümü |
|
Ö3'' 6'' çekirdeği sabitlemek için Hidrolik Şaftsız Çözücühangi malzemeyi yüklemek daha kolay Ø Tayvan'dan Elektromanyetik Fren
|
| Dilme Bölümü |
|
Ø Disk kesici Ø Ayarlanabilir ve hareketli bıçak tabanlı kesici.
|
| Geri Sarma Bölümü |
|
Ø 0.5”,1” veya isteğiniz gibi ÖYüzey Sarma teknolojisi, geri sarma rulosuna basmak için dikey yöntemi benimser Ø Tayvan'dan Elektromanyetik Debriyaj
|
| Kontrol Bölümü |
|
ÖAlmanya'dan Siemens PLC ve HMI Ø Tüm parametreler monitörde görüntülenir
|
| Kırpılmış Atık |
|
Ø Benimserhava fanıatık malzemeyi üflemek için hava üfleyici gücü 0,75kw'dir.
|
| İsteğe bağlı |
|
| Çözme bölümü |
-3”(76mm) hava genişleyen geri sarma mili -Hidrolik otomatik kaldırmalı yükleme sistemi -ultrasonik düzeltmeçok yüksek hassasiyet elde etmek için -Tayvan'dan Elektromanyetik Fren -Tam otomatik gerginlik kontrolörü -Denge SilindiriMalzeme Sıkılığını ayarlamak için kullanılan |
| Dilme Bölümü |
-Tıraş bıçağı veya Disk kesici seçenekleri -Disk Kesici Tertibatı kamın kendiliğinden kilitlenmesini benimser -Ayarlanabilir ve hareketli bıçak tabanlı kesici. -Metre sayacı -NIP Silindiriana motor tarafından hangi kontrolör. |
| Geri Sarma Bölümü |
-3” hava genleşen sarım milleri -Merkez Sarma teknolojisi -Basınç Kolu -Tayvan'dan Elektromanyetik Debriyaj |
| Kontrol Bölümü |
-Inovance PLC & HMI -Tüm parametreler monitörde görüntülenir -Tamamı Schneider'den alçak gerilim elektrikli cihazlar |
| Kırpılmış Atık Kenarı | - Tahliye Borulu Kenar Atık Üfleyici |
| İsteğe bağlı |
-6'' ve 12” Boşaltma Milleri -Milsiz tip Çözme Standı. - Geri sarma için Sürtünme Diferansiyel Mili. -Ultrasonik tip Kenar Konum Kontrolü (EPC) - Dilme cihazı için güvenlik görevlisi. -Makinenin 4 köşesinde Acil Durum Anahtarları. |
Çok Fonksiyonlu Dilme ve Sarma Makinesi Nasıl Çalışır?
1. Gevşeme
Çözme aşaması, üzerine ana kağıt rulosunun yüklendiği ve sabitlendiği bir çözme standından oluşur.
Stand, ruloyu merkezi ekseni etrafında tutar ve dönmesine izin verir.
Ağır hizmet tipi kağıt yükleme makinemiz, jumbo kağıt rulosunu yerinde tutmak için sıkıştırma mekanizmalarına sahiptir.
2. Dilme
Dilme kafası, bir dizi dönen yuvarlak disk kesiciden veya tıraş bıçağından oluşur ve ağı keser.
Dilme kafasındaki bıçakların konumları değiştirilerek, istenilen dilme genişlikleri kullanılan makine tipine göre manuel veya otomatik olarak ayarlanır.
Yuvarlak disk kesiciler, dönen diskler veya statik olabilir.
Pnömatik kesicilerin tipi spesifikasyonlarınıza bağlıdır.Yuvarlak disk serisi, kağıt ağını istenen boyutlarda keser.
Kesme yöntemi kesme kesmedir.Altta bulunan yuvarlak disk kesiciler, üstteki yuvarlak disk kesiciyle birlikte çalışır.Tandem olarak çalışırlar ve makas benzeri bir kesim oluştururlar.Çok yüksek kalitede çok temiz kesimler üretir.
Yuvarlak disk kesicilerin her zaman iyi ayarlandığından ve hizalandığından emin olmanız önemlidir.Bu, düzensiz kesimleri önlemek içindir.Kör yuvarlak disk kesiciler de düzgün olmayan kenarlara yol açacaktır.
3. geri sarma

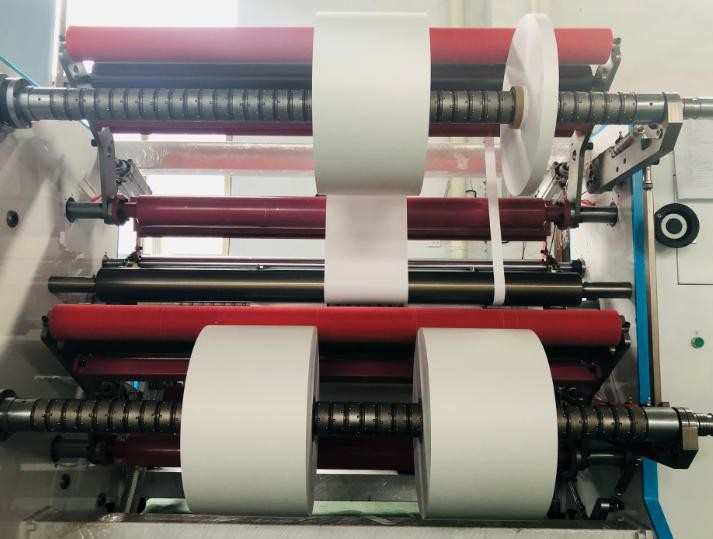

Yarıklar, geri sarma standındaki daha küçük çekirdeklere istenen metraj veya çapta geri sarılır.
Bu, slitter kafasından meydana gelir.Belirli bir koşul altında kullanılacak sarıcı tipini çeşitli faktörler belirler.
Dilme kafasından sonra gelen merdaneler, dilme bölümlerini ayrı tutar.Bu, sarımın içine girip sacın ileri geri dokunmasını engelledikleri içindir.Bu, rulo setindeki bitişik rulolar arasında gerçekleşir.
Ağır hizmet boşaltma makinesi, otomatik bir hidrolik jumbo rulo yükleme rafı ile donatılmıştır.Yükleme kapasitesi 3 tona kadardır.
Ağır iş makinesine takılı kenar konum kontrolörü, ağ malzemesinin düzgün bir şekilde dilme kısmına yönlendirilmesine yardımcı olur.
