HSC ağ kesme makinesi İngiltere'den gelen gelişmiş tekniği uyguluyor.
Makine servomotorla aktarılır.
Kağıt kesme hızı hızlı ve istikrarlıdır.
Almanya hassas ayı ve kesme bıçağı yüksek kesme hassasiyetini sağlar.
Dokunmatik ekranlı bilgisayar arayüzü kontrolü, basit çalışma, makul yapı, müzik karşıtı standlar, düz kağıt sağlamak için.
Bu makine, kağıt üretim ve baskı endüstrisinde çok popüler olan kağıt işleme makinesi ve şirketiniz için verimliliği ve yararı büyük ölçüde artıracaktır.
- Hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Evet.- Evet.- Evet.
# - Evet. Belirlekatyon - Evet. - Evet.‖ # §
Servo hassasiyetli yüksek hızlı levha kesicisi
Model
ECOO HSC-1400
Kesim Tipi
Yukarıdaki bıçak karşılıklı olarak kesilir ve aşağıdaki bıçak sabitlenir.
Uygulanabilir Kağıt Çeşitleri
50-550 g
Maks. Kağıt rulo çapı
1800 mm
Kağıt kesme genişliği
1400mm
Kesim uzunluğu aralığı
400-1450 mm
Kesme sayfası numarası
2 sayfa
Kesim hassasiyeti
Kesim uzunluğu < 1000 mm: ± 0,3 mm ± 0,05% > 1000 mm uzunluğundaki kağıt kesimi için
Max. Kesme Hızı
400 kesik/dakika
Max. Kısaltma Hızı
300m/dakika
Kağıt yığma yüksekliği
1500 mm
Hava basıncı kaynağı gereksinimleri
0.8Mpa
Tasarım Gücü
380V, 28kw, 3 faz, 50Hz
Brüt Ağırlık
13000kg referans
12000*4300*2400mm
- Hayır.
| Servo hassasiyetli yüksek hızlı levha kesicisi |
| Model |
ECOO HSC-1400 |
| Kesim Tipi |
Yukarıdaki bıçak karşılıklı olarak kesilir ve aşağıdaki bıçak sabitlenir. |
| Uygulanabilir Kağıt Çeşitleri |
50-550 g |
| Maks. Kağıt rulo çapı |
1800 mm |
| Kağıt kesme genişliği |
1400mm |
| Kesim uzunluğu aralığı |
400-1450 mm |
| Kesme sayfası numarası |
2 sayfa |
| Kesim hassasiyeti |
Kesim uzunluğu < 1000 mm: ± 0,3 mm
Kağıt uzunluğu > 1000 mm kesim için ± 0,05% |
| Max. Kesme Hızı |
400 kesik/dakika |
| Max. Kısaltma Hızı |
300m/dakika |
| Kağıt yığma yüksekliği |
1500 mm |
| Hava basıncı kaynağı gereksinimleri |
0.8Mpa |
| Tasarım Gücü |
380V, 28kw, 3 faz, 50Hz |
| Brüt Ağırlık |
13000kg referans |
| |
12000*4300*2400mm |
- Hayır.
Kesim hassasiyeti
Kağıt rulonun yoğunluğuna, rulo sayısına ve malzemesine bağlı olarak, 1000 mm için ± 0,5 mm, 1000 mm'den fazla için ± 0,1%, hızlanma veya yavaşlama için ± 0,1%.Yukarıdaki veriler istikrarlı kesme işlemine ve doğru çalışma prosedürüne dayanmaktadır.. (Açma kağıt rulo bir olduğunda, kesme kağıdının uzunluğu doğru uzunluktur)
Çıkış
Gerçek üretim kağıt malzemesine, kağıt ağırlığına, kesim uzunluğuna, kağıt rulo sayısı,
operatörün teknolojisi ve çalışma koşulları vb.
- Hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.
# - Evet.Ayağa kalk.ArdaYapılandırmarasyon - Evet. - Evet.‖ # §
1Yüksek hassasiyetli tek bıçaklı kesme makinesi
2. Kağıt için otomatik prizmatik ayarlama sistemi
3Orta kesme ve atık toplama kağıt sistemi
4. Otomatik sayım ve etiket ekleme cihazı (sayım işareti)
5. Kağıt taşıma ekipmanları
6Elektrikli kontrol sistemi.
7- Sürücü motoru.
8. Aksesuar
9. Çift kireçli pnevmatik asansör kağıt rafı ((2 rulo standı)
10Otomatik koşucu sistemi, motorlu ipli kağıt yastığı
- Hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.
# - Evet. Funcİlişki - Evet. - Evet.‖ # §
|
Kesme bıçağı
Üç set kesme bıçağı kesme ve orta kesme için kullanılır.
|
| |
|
Kesme birimi
Bıçak üzerinde İngiliz kesiciler yönteminde, kesicinin ömrünü uzatırken yükü ve gürültüyü azaltmak için, bıçak rulo gövdesinde çelik kaynakında hassas işleme ve dinamik dengeleme sağlanmıştır.Yüksek hızlı çalışmanın titreşimini ve gürültüsünü etkili bir şekilde azaltmak.
Bıçağın altında: dökme demir bütünsel olarak kalıplanmış dökme ile bıçak bloğu, hassas işleme, iyi kararlılık.
Arka kesici: özel çelik hassas bıçak işleme yapılmış, uzun ömürlü bıçak kolayca ayarlanabilir.
|
| |
|
Elektronik kontrol ((Yaskawa servo ve Siemens PLC)
TPC7062KS ve Yaskawa İşlemci iletişim, Genellikle veri girişi ekipmanı çalışma durumunun izlenmesi ve sistem arızası alarm göstergesi üretiminde kullanılır.Döner seriler Yaskawa Japon şirketi Yaskawa I hızlı sürüş, gerçek hız çekiş rulo kodlayıcısı geri bildiriminden ve doğru konumlandırmadan insan-makine arayüzü giriş parametrelerinin üretimine dayanmaktadır.
|
| |
|
Kıvırcık cihaz
Kağıt rulo gerginliğinin istikrarını sağlamak için, rulo kıvrım veya katlama cihazını ortadan kaldırmak için kıraç cihazı, kağıt ruloda kesme cihazından önce bulunur.Kağıt rulo ilk önce (rolün kenarına kadar) bileşenleri dekonvolusiyon cihazına geçiyor, rulolar rehber rulo.
|
| |
|
Yeni eğrilik karşıtı cihaz
Kağıdı daha düz hale getirmek için kağıt rulounun kıvrımını etkili bir şekilde kaldırın, kağıt rulo gerginliği istikrarını daha iyi sağlar.
|
| |
|
Dökülmemiş basamak
Tip: Kağıt çekirdeği için çift kollu türü 3"6"12" Roll RackMakinenin arkasında yer alan ve yaklaşık 1500 kg ağırlığında bir rulon tutabilmek için yapısal olarak boyutlandırılmış 2 rulonlu alıcı türü.Yukarı ve aşağı hareketleri tüm hidrolik ve solenoid valfleri kontrol eden seçici tarafından doğrudan konsol kontrol edilir. Yağ basıncı kapatmadan önce ve sonra kağıt kolunu kontrol etmek ve hareket ettirmek ve kaldırmak.
|
| |
|
Koşucu tarafından taşıyıcı ve kağıt toplama sistemi
Çok aşamalı taşıyıcı sistemi: yüksek hızdan düşük hızda. Önce kesilmiş kağıdı hızlı bir şekilde ayırmak, sonra kağıdı üst üste koymak, sonra toplamak ve kağıdı yığmak.
Yükleme yığılmış seti kağıt setleri, kağıt yığının önemli bir yüksekliğe, otomatik olarak düşürülür.Kağıt sürmek için motorun kenarı, kağıt, her iki tarafta da yüksek kaliteli motor jogger tarafından işlemin basitliğini ve güvenliğini artırmak için kağıt genişliğini elle ayarlamak için.
|
| |
|
Karesi ayarlama sistemi (kağıt için otomatik prizmatik ayarlama sistemi)
Kağıdın kareliğini ayarlayın, mühendisimiz bir kere ayarlayacak ve operatörün yeniden ayarlamasına gerek yok.
|
| |
|

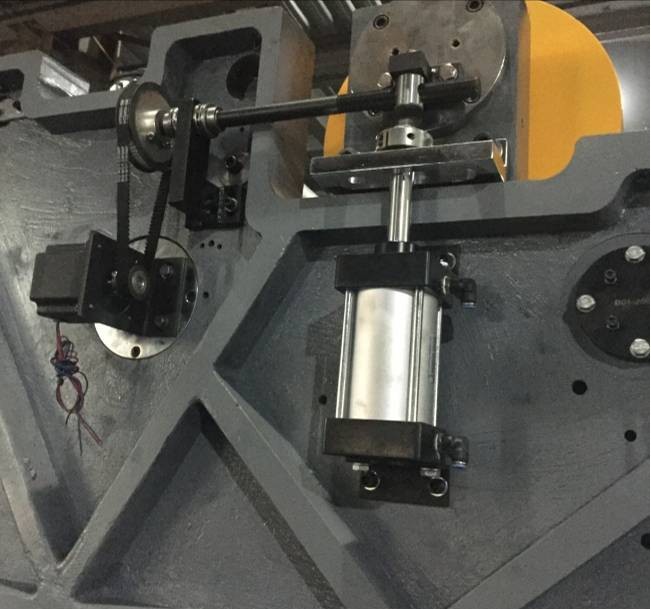

Köşeyi otomatik olarak ayarlayın (kağıt hizalama sistemi)
Adımlı motorun hassasiyeti kesim uzunluğu tarafından kontrol edilir hassasiyet vida ayar bıçak grubunun eğilim,kesme keskin kenarının düz açısını etkili bir şekilde sağlamak için, kayıp zaman azaltmak hata oranı açısını manuel olarak ayarlamak ve ayarlama.
|
| |
|
Otomatik kağıt sıkışıklığı durdurucu
Eğer bir kağıt tıkanıklığı olursa, makine hemen kağıtları kurtarmak için durur.
|
| |
|
Otomatik işaretleme makinesi
İşaretlemeden sonra doğru sayım ile, operatörlerin sadece insan-makine arabiriminde kağıt sayısını girmeleri gerekir.Kağıt miktarını işaretlemek için ayarlara uygun olabilir.
|
- Hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.- Evet.- Hayır.- Evet.- Hayır, hayır.- Evet.- Evet.
# - Evet. DeKuyruklar - Evet. - Evet.‖ # §
Ana makine yapısı ((Bıçak tutucusu ve tutucu duruşu)
Ana makine duvarı sonlu eleman analizi, mekanik titreşim analizi ve çerçevenin optimize edilmesi ile, tasarım için entegre olmak için yüksek kaliteli düğümlü dökme demir kullanır.ve hassas işleme yoluyla, iletim bileşenleri arasındaki rezonans fenomenini mükemmelleştirmek, işleyişi daha istikrarlı hale getirmek, rulman parçalarının kullanım ömrünü iyileştirmek.
Web rehber sistemi
Sıkı süreç kalite kontrolü, servo kontrol sistemi dayanıklı, bakımsız, ince işleme, yüksek dinamik yanıt, tamponlama yok, doğru konumlandırma, sürücü sınır dijital ayarlanabilir.Ekran otomatik çalıştırma için otomatik olarak uyku durumuna ayarlanabilirBüyük ekran gerçek zamanlı olarak görüntülenir ve sistem çalışması durumu içeride açık.
Sürücü motorlar
1) Çapraz bıçak için AC Servo motor ve kodlayıcı
2) Yüksek hızlı taşıyıcı ve düşük hızlı taşıyıcı için AC motor ve frekans transformatörü
3) Yukarı ve aşağı kağıt yığma standı için AC motoru
4) Koşucular için AC motoru
5) Rüzgârı azaltmak için AC motoru
6) Atık kenarını toplamak için AC motoru
Otomatik gerilim kontrol sistemi, manuel kesme ve kesme bıçakları ile makine 3 set ((1 kesme için & 2 kesme için), 1 set sayma makinesi, web rehber sistemi, de-curl sistemi ile,Kesim doğruluğu +-0.3mm, otomatik kağıt sıkışıklık durdurucu sistemi, Almanya fag bıçak rulmanı vb.
Ana parçalar listesi:
| |
Yapılandırma |
Türü |
Not: |
| 1 |
Kağıt kesme bıçağı |
Tungsten çelik bıçak bıçağı |
Almanya |
| 2 |
Yükleme |
FAG/NSK |
Almanya/Japonya |
| 3 |
Vibratör |
K20 |
Çin |
| 4 |
PLC |
Siemens |
Almanya |
| 5 |
Sınır anahtarı |
Schneider |
Fransa |
| 6 |
Kontrolör |
Kinco |
Çin |
| 7 |
İletişim |
Schneider/RXM4LB2BD |
Fransa |
| 8 |
Servo sürücü |
Yaskawa |
Japonya |
| 9 |
Frekans transformatörü |
Yenilik |
Çin |
| 10 |
Servo motor |
Yaskawa |
Japonya |
| 11 |
Kodlayıcı |
NEMICON HES-25-2MD |
Japonya |
| 12 |
Kontrol düğmesi |
Eaton. |
ABD |
| 13 |
Güç kaynağı anahtarı |
Mingwei NES-50-24 |
Tayvan |
| 14 |
Web rehberi |
Kalk. |
Tayvan |
| 15 |
Ekran |
Siemens |
Almanya |
| 16 |
AC kontaktoru |
Eaton. |
ABD |
| 17 |
Taşıyıcı bant |
Rapplon |
İsveç |
| 18 |
Otomatik gerilim sistemi |
Almanya Siemens PLC kontrolü, Almanya COSYS orantılı valf, AW20-02BG hava filtresi kontrolü, DBK250.2 Fren |
|
Yorum listesi: (ücretsiz yedek parçalar)
| Parça adı |
- Hayır, hayır. |
| Kesme bıçağı |
1 set |
| Kemer |
15 adet |
| Basınç ölçer |
% 1 |
| İşaret kağıdı |
40 rulo |
| Fren kılıfı |
4 adet |
| Yukarı kesme bıçağı |
3 adet |
| Aşağı kesme bıçağı |
% 1 |
| Lastik yüzük |
16 adet |
| Düzenleyici valf |
% 1 |
| Sınır anahtarları |
2 adet |
| M12 kolu |
% 1 |
| Silindir için O halka |
% 1 |
| Senkron kemer |
% 1 |
| Araç Kutusu |
1 set |
