800x580mm Sac Sıyırma Kalıp Kesme Makinesi 7000S/H

 800x580mm Levha Boyutu Soyma Kalıp Kesme Makinesi

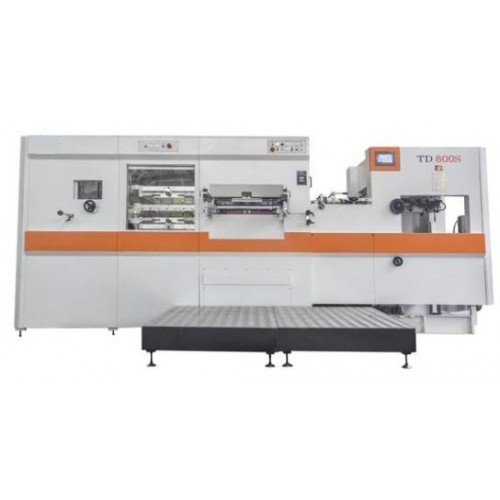

TD800S tam otomatik kalıp kesme makinesi, yawa'nın T serisinin en yeni ürünüdür. Ultra sert kaplamalı ve eloksallı yüzeyli hafif ve dayanıklı alüminyum alaşımdan yapılmış tutuculara sahip 7 set kavrayıcı çubuk, doğru ve tutarlı kağıt kaydını sağlar.

//  //  //   Özellikler  //  //  //

​

Model
ECOO-TD800S

Maks. Levha Boyutu(mm)
800 x 58

Min. Levha Boyutu(mm)
310 x 310

Maks. Kalıp Kesme Boyutu(mm)
790 x 570

Min. Kavrayıcı Kenarı(mm)
8

Kesme Kuralları Yüksekliği(mm)
23.8

İç Şasi Boyutu(mm)
940 x 610

Stok Aralığı
Karton: 800-2000g/m² B oluk

Maks. Basınç(N)
200T

Maks. Kalıp Kesme Hızı
7000s/h

Besleme Yığını Yüksekliği(mm)
1300

Teslimat Yığını Yüksekliği(mm)
1000

Gürültü
≤ 85dB(A)

Ana Motor(kw)
7.5

Toplam Güç(kw)
15

Makine Ağırlığı(T)
14.5

Genel Boyut(mm)
4900 x 2000 x 2000


//  //  //   Detaylar  //  //  //

♥  Besleme Ünitesi

• Üretim sırasında yığının manuel olarak yanlamasına düzeltilmesini sağlayan tutamaçlı yığın tepsisi

• Dakikada 120 yaprak hızına sahip akış yönlü besleme sistemi

• Kağıt kaldırmak için her biri 2 emici bardak, kağıt taşımak için 2 emici bardak

• Emici başlıkların yüksekliği ve açısı kolayca ayarlanabilir

• Besleyici yığınının aşırı yükselmesini önleyen elektronik güvenlik cihazları

• Yığın tablasının enine konumlandırılması için mikro ayar mevcuttur

• Hassas çift yaprak dedektörü

• Tam yan kılavuzu çıkarmak ve değiştirmek zorunda kalmadan bir cıvatayı çevirerek çekme ve itme yan kılavuzlarının kolayca değiştirilmesi

• Mikro ayarlı 2 ön kılavuz ve tekerlekli tutamak ile ayarlanabilir yan kılavuz

• Kağıt sıkışması durumunda besleme tablasında otomatik durdurma sistemli foto-elektrik dedektör

• Hazırlık kolaylığı için besleme ünitesi ve ana makinenin ayrı sürücü kontrolleri

• Zamanlama kontrolü için PLC ve elektronik kam

♣  Kalıp Kesme Ünitesi

• Schneider invertör kontrolü ile kontrol edilen ana motor

• Motor tarafından tahrik edilen ve dokunmatik ekranla kontrol edilen sonsuz dişli ile kesme kuvvetinin mikro ayarı

• Basınç doğruluğu 0.01 mm'ye kadar çıkabilir

• 40Cr çelikten yapılmış krank mili

• Q235-A Çelikten yapılmış makine çerçeveleri, Meehanite Döküm Demir Teknolojisi ile reçine kaplı kumdan yapılmış üst ve alt plakalar QT60 sünek dökme demirden

• Kesme şasisi çevirme cihazı

• Operatör ve ekipmanın en yüksek güvenliği için tork sınırlayıcılı aşırı yük koruma cihazı

• Uzun süreli testlerden sonra ve çiftler halinde teslim edilen ana kavrayıcı, Subaki, Japonya'dan zincir

• Kavrayıcı çubuk konumlandırma kontrolü için yüksek basınçlı indeks tahrik sistemi

• Kesme şasisinin pnömatik kilitlenmesi ve serbest bırakılması

• Hızlı iş değişimi için merkez çizgisi sistemi

*   Soyma Ünitesi

• Kalıp değişimini kolaylaştırmak için üst, orta ve alt soyma çerçevesi ile 3 hareketli yapı

• Farklı soyma işleri için soyma pimleri veya erkek/dişi kalıp kullanılabilir

• Kalıp kesme bölümündeki merkez çizgisi kayıt sistemi ile eşleşen, aynı sistem soyma sistemine de uygulanarak değişim süresini en aza indirir. Doğru konumlandırma üretim verimliliğini artırabilir

• Üst soyma çerçevesinin yukarı/aşağı hareketi motor tarafından kontrol edilir, bu da ayarı kolaylaştırır

♠  Teslimat Ünitesi

• Teslimat kağıt yığınının aşırı yükselmesini ve aşırı alçalmasını önleyen güvenlik foto-elektrik cihazları

• Ayarlanabilir bastırıcı fırça, kavrayıcılardan kağıt boşaltmaya ve kağıt yığmaya yardımcı olur

• 1020 mm'ye kadar yüksek yığın tasarımı

• Durmaksızın teslimat için otomatik yardımcı bant masası mevcuttur

• Besleyici hareketi ve hız kontrolü teslimat ünitesinde ayarlanabilir

//  //  //   Avantajlar  //  //  //

1) Ana ünitenin şanzımanı, ithal A/C frekans dönüştürücü kontrolünü benimser, makinenin başlatılması ve durdurulması ithal hava debriyajı ile kontrol edilir.

2) Tüm makinenin çalışması PLC tarafından kontrol edilir. Makine çalışma durumunu, arıza göstergelerini ve bunlara karşılık gelen çözüm yollarını izlemek için dokunmatik ekran arayüzü. Bu daha kullanıcı dostudur.

//  //  //   Uygulama  //  //  //

TD800S otomatik kalıp kesme makinesi, karton kalıp kesme makinesi olarak da adlandırılır. Bu model, birçok etiket türünü kesmek için özeldir.

//  //  //   Üretim ve Paketleme  //  //  //

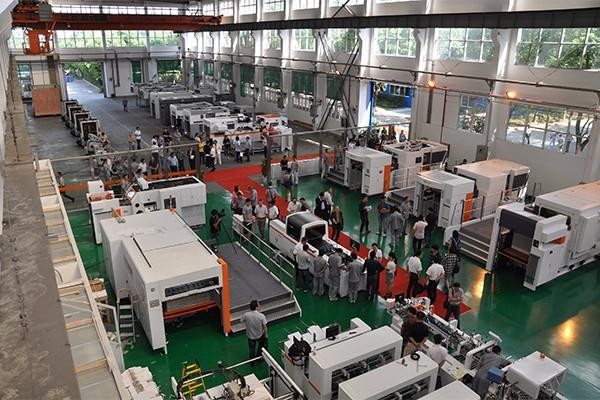

Üretimden teslimata kadar, iyi ürün kalitesini ve müşterilere hizmeti garanti etmek için her detayı çok dikkatli bir şekilde yapıyoruz.

//  //  //   Sertifikalar  //  //  //

//  //  //   SSS  //  //  //

 S1: Ana ürünleriniz nelerdir?

 C: Ana ürünlerimiz Prepress 4up ve 8up Online/Offline Termal CTP, CTCP, VLF CTP, Flekso CTP, İşlemci, Ofset Tabakaları, Ofset Mürekkepleri, Ofset Baskı Battaniyeleri, Baskı Sonrası Paketleme Ekipmanları ve benzeri ürünlerdir.

 Ekipman ve sarf malzemelerini tek bir yerden alabilir ve şirketimizden satış sonrası hizmet konusunda endişelenmenize gerek kalmaz.


 S2: Fabrikanız nerede?

 C: CTP işlemci makinesi fabrikamız Şangay'dadır, fabrikamızı ziyaret etmeniz sıcak bir şekilde karşılanır!


 S3: CTP işlemciniz için herhangi bir sertifika var mı?

 C: Evet, tüm makinelerimiz SGS ve CE tarafından sertifikalandırılmıştır.


 S4: İş Akışı ve RIP'i de tedarik edebilir misiniz?

 C: Evet, İş Akışı Brainnew ve RIP Compose V12'yi sağlayabiliriz.


 S5: Kurulum ve satış sonrası teknisyen desteği hakkında ne düşünüyorsunuz?

 C: Mühendisimiz kurulumda yardımcı olabilir ve gerekli eğitimi sağlayabilir. Alıcı, gidiş-dönüş uçak biletlerini, hizmet ücretini ve yerel konaklama masraflarını karşılamalıdır. Herhangi bir sorun veya soru için 7x24 saat hizmetinizdeyiz. Dünya çapındaki çok sayıda CTP kurulumumuz arasında, EcooGraphix China'dan doğrudan CTP ürünleri satın alan birçok son kullanıcı (baskıcı) bulunmaktadır ve EcooGraphix teknik servis ekibi bu kurulumları düzenli yerinde ziyaretlerle uzaktan desteklemektedir.

 Bu son kullanıcı baskıcılar, sağlam kalitemiz, sorunsuz uzaktan hizmetimiz, kapsamlı eğitimimiz ve bakımımız sayesinde CTP sistemlerini tam memnuniyetle çalıştırmaktadır. EcooGraphix China'dan doğrudan satın almayı düşünen bir baskıcıysanız, kurulum, eğitim ve satış sonrası hizmet konusunda herhangi bir sorun yaşamazsınız. Memnuniyetinizi garanti ediyoruz.
