800×580mm Sac Sıyırma Kalıp Kesim Makinası 7000S/H

 800×580mm Tabaka Boyutu Soyma Kalıp Kesme Makinesi

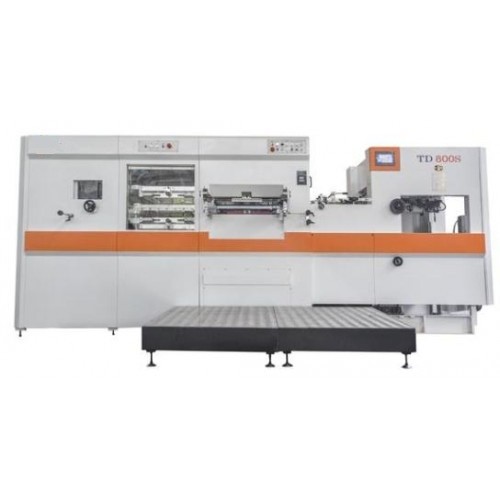

TD800S tam otomatik kalıp kesme makinesi, yawa'nın T serisinin en yeni ürünüdür. Ultra sert kaplamalı ve eloksallı kaplamalı hafif ve dayanıklı alüminyum alaşımdan yapılmış tutuculara sahip 7 set kavrayıcı çubuk, doğru ve tutarlı kağıt kaydını sağlar.

//  //  //   Özellikler  //  //  //

​

Model
ECOO-TD800S

Maks. Tabaka Boyutu(mm)
800 × 58

Min. Tabaka Boyutu(mm)
310 × 310

Maks. Kalıp Kesme Boyutu(mm)
790 × 570

Min. Kavrayıcı Kenarı(mm)
8

Kesme Kuralları Yüksekliği(mm)
23.8

İç Şasi Boyutu(mm)
940 × 610

Stok Aralığı
Karton: 800-2000g/m² B oluk

Maks. Basınç(N)
200T

Maks. Kalıp Kesme Hızı
7000s/saat

Besleme Yığını Yüksekliği(mm)
1300

Teslimat Yığını Yüksekliği(mm)
1000

Gürültü
≤ 85dB(A)

Ana Motor(kw)
7.5

Toplam Güç(kw)
15

Makine Ağırlığı(T)
14.5

Genel Boyut(mm)
4900 × 2000 × 2000


//  //  //   Detaylar  //  //  //

♥  Besleme Ünitesi

• Üretim sırasında yığının manuel olarak yanlamasına düzeltilmesini sağlayan tutamaçlı yığın tepsisi

• Dakikada 120 sayfa en yüksek hıza sahip akış yönlü besleme sistemi

• Kağıt kaldırmak için her biri 2 emici bardak, kağıt taşımak için 2 emici bardak

• Emici başlıkların yüksekliği ve açısı kolayca ayarlanabilir

• Besleyici yığınının aşırı yükselmesini önleyen elektronik güvenlik cihazları

• Yığın tablasının enine konumlandırılması için mikro ayar mevcuttur

• Hassas çift sayfa dedektörü

• Tam yan kılavuzu çıkarmak ve değiştirmek zorunda kalmadan bir cıvatayı çevirerek çekme ve itme yan kılavuzlarının kolay değiştirilmesi

• Mikro ayarlı 2 ön kılavuz ve tekerlekli tutamaç ile ayarlanabilen yan kılavuz

• Kağıt sıkışması durumunda besleme tablasında otomatik durdurma sistemli foto-elektrik dedektör

• Hazırlık kolaylığı için besleme ünitesi ve ana makinenin ayrı kontrol üniteleri

• Zamanlama kontrolü için PLC ve elektronik kam

♣  Kalıp Kesme Ünitesi

• Ana motor Schneider invertör kontrolü ile kontrol edilir

• Kesme kuvvetinin mikro ayarı, dokunmatik ekranla kontrol edilen motorla tahrik edilen sonsuz dişli ile yapılır

• Basınç doğruluğu 0.01 mm'ye kadar çıkabilir

• 40Cr çelikten yapılmış krank mili

• Q235-A Çelikten yapılmış makine gövdeleri, Meehanite Döküm Demir Teknolojisi ile reçine kaplı kumlu QT60 sfero dökme demirden yapılmış üst ve alt plakalar

• Kesme şasisi çevirme cihazı

• Operatör ve ekipmanın en yüksek güvenliği için tork sınırlayıcılı aşırı yük koruma cihazı

• Uzun süreli testlerden sonra ve çiftler halinde teslim edilen ana kavrayıcı, Subaki, Japonya'dan zincir

• Kavrayıcı çubuk konumlandırma kontrolü için yüksek basınçlı indeks tahrik sistemi

• Kesme şasisinin pnömatik kilitleme ve serbest bırakma

• Hızlı iş değişimi için merkez hattı sistemi

*   Soyma Ünitesi

• Kalıp değişimini kolaylaştırmak için üst, orta ve alt soyma çerçevesi ile 3 hareketli yapı

• Farklı soyma işleri için soyma pimleri veya erkek/dişi kalıp kullanılabilir

• Kalıp kesme bölümündeki merkez hattı kayıt sistemi ile eşleşir, aynı sistem soyma sistemine de uygulanarak değişim süresini en aza indirir. Doğru konumlandırma üretim verimliliğini artırabilir

• Üst soyma çerçevesinin yukarı/aşağı hareketi, ayarı kolaylaştıran motor tarafından kontrol edilir

♠  Teslimat Ünitesi

• Teslimat kağıt yığınının aşırı yükselmesini ve aşırı alçalmasını önleyen güvenlik foto-elektrik cihazları

• Ayarlanabilir bastırıcı fırça, kavrayıcılardan kağıt boşaltmaya ve kağıt yığmaya yardımcı olur

• 1020 mm'ye kadar yüksek yığın tasarımı

• Durmaksızın teslimat için otomatik yardımcı bant masası mevcuttur

• Besleyici hareketi ve hız kontrolü teslimat ünitesinde ayarlanabilir

//  //  //   Avantajlar  //  //  //

1) Ana ünitenin şanzımanı, ithal A/C frekans dönüştürücü kontrolünü benimser, makinenin başlatılması ve durdurulması ithal hava debriyajı ile kontrol edilir.

2) Tüm makinenin çalışması PLC tarafından kontrol edilir. Makine çalışma durumunu, arıza göstergelerini ve bunlara karşılık gelen çözüm yollarını izlemek için dokunmatik ekran arayüzü. Bu daha kullanıcı dostudur.

//  //  //   Uygulama  //  //  //

TD800S otomatik kalıp kesme makinesi, karton kalıp kesme makinesi olarak da adlandırılır. Bu model, birçok etiket türünü kesmek için özeldir.

//  //  //   Üretim Ve Paketleme  //  //  //

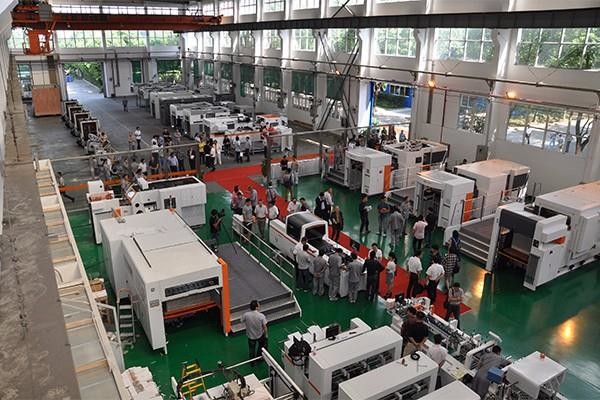

Üretimden teslimata kadar, iyi ürün kalitesini ve müşterilere hizmeti garanti etmek için her detayı çok dikkatli bir şekilde yapıyoruz.
