ATM Termal Kağıt Eğme ve Sarma Makinesi 1400mm Otomatik Üretim Hattı
ECOO-T1400FA
EcooGraphix T-1400FA, plastik film (PVC, OPP, PET, CPP), kağıt, cam kağıt, alüminyum folyo kağıt, alüminyum folyo, yapışkan etiket, dokunmamış gibi çeşitli ultra büyük tip sargılı malzemelerin kesilmesi için uygundur. kumaşlar ve diğer sarmal malzemeler dilme ve geri sarma.
1. Özellikleri
1) SIEMENS PLC kontrol sistemi ve dokunmatik ekran, tüm parametreler monitörde görüntülenir.Sadece rulo çapını, malzeme kalınlığını, ilk gerilimi ayarlayın, makine otomatik olarak çalışır.
2) Milsiz hidrolik yükleme sistemi, Maks.yük kapasitesi 3 tondur.
3) Gerilim kontrolünü gevşetmek için 20Kg/m2 elektromanyetik fren.
4) CNC işlenmiş ve ısıl işlem ayak duvar paneli, deformasyon yok.
5) Çözme bölümü, yönü ayarlanabilen dengeleme silindiri ile donatılmıştır, silindirin tüm ağ ile sıkı temasını sağlar.
6) Dinamik / statik dengeleme iletim makaraları.
7) Üst dairesel bıçaklar vidalarla sabitlenir ve alt dairesel bıçaklar alüminyum ara parçası ile sabitlenir, kesme hassasiyeti garanti edilebilir.
8) Otomatik tucker, hızlı bir şekilde geri sarmayı tetiklemek için uygun olan kuyruğu sıkıştırır.
9) Yük hücresi sensörü ve otomatik gerilim kontrolörü, sabit gerilim sağlar.
10) Otomatik sayaç sayacı, önceden ayarlanmış uzunluğa ulaştığında makine otomatik olarak durur.

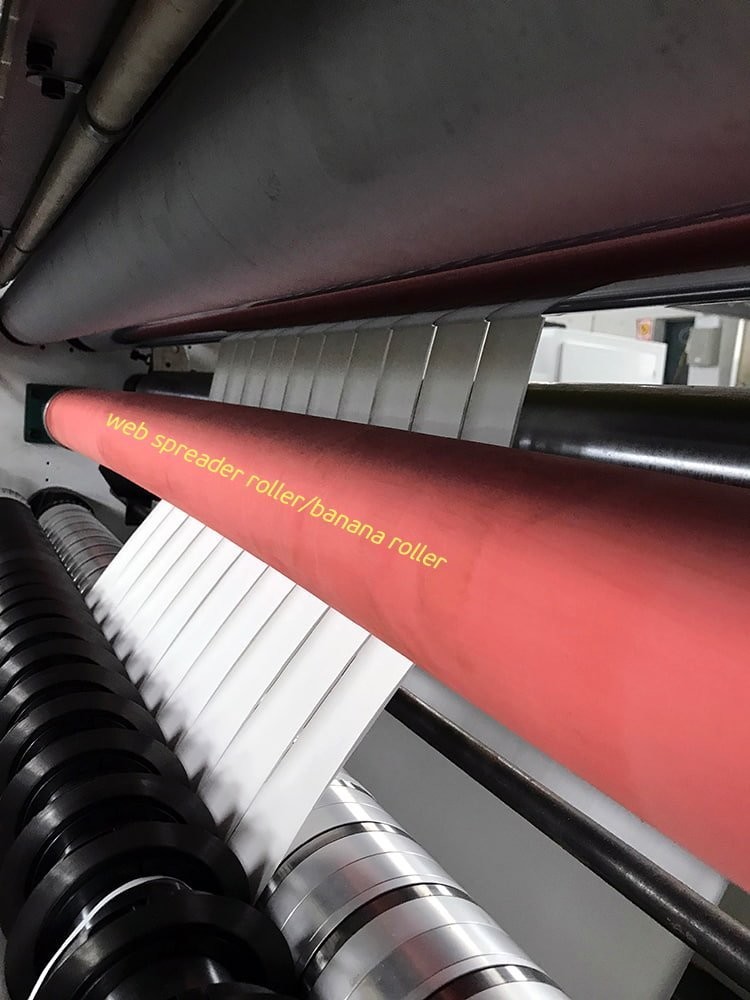

11) Muzlu merdane ile üst üste binme sorunu önlenebilir.
12) Acil durum anahtarı ile donatılmıştır.
13) Web yönlendirmesi için CCD dijital kamera sensörü veya fotosel.
2.Ana Parametreler:
| modeli |
Ecoo-1400FA |
| Maks.Üst Web Genişliği |
1400mm |
| Maks.Ana Web Çapı |
1200mm |
| Maks.Sarma Çapı |
300mm |
| Min.Yarık Genişliği |
15 mm |
| Maks.Makine Hızı |
300m/dak |
| tork |
100Nm |
| Çözme Tipi |
3” hava genişleyen şaft |
| Sarma Mili |
0,5”, 1” mevcuttur (veya isteğiniz gibi) |
| Güç |
20KW |
| Voltaj |
3 faz, 380V, 50Hz |
| Ağırlık |
4000kg |
| Boyut |
5500*2200*1880mm |
| Uygulama Malzemesi |
|
Faks kağıdı, yazarkasa kağıdı, ATM kağıdı, medikal dahil her türlü termal kağıt
kayıt kağıdı, kendinden yapışkanlı ticari markalar, filmler vb.
|
| Gevşeme Bölümü |
|
Ö 3'' 6'' çekirdeği sabitlemek için Hidrolik Milsiz Açıcı malzeme yüklemek daha kolay
Ø Tayvan'dan Elektromanyetik Fren
- Tam otomatik gerilim kontrolörü
- bir set fotosel hassasiyeti izlemek için
|
| Dilme Bölümü |
|
Ø Disk kesici
Ø Ayarlanabilir ve hareketli bıçak tabanına sahip kesici.
- Sayaç sayacı
- Muz Rulo hangi tamamen örtüşen sorunu önleyebilir.
|
| Geri Sarma Bölümü |
|
Ø 0,5 ”, 1” veya isteğiniz gibi
Ö Yüzey Sarma teknolojisi, geri sarma rulosuna basmak için dikey yöntemi benimser
Ø Tayvan'dan Elektromanyetik Debriyaj
- Yüzey Sarma teknolojisi
- Otomatik kesme ve yapıştırma ünitesi
|
| Kontrol Bölümü |
|
Ö Almanya'dan Siemens PLC ve HMI
Ø Tüm parametreler monitörde görüntülenir
- Tamamı Schneider'den alçak gerilim elektrikli ev aletleri
|
| Kırpılmış Atık |
|
Ø benimser hava fanı atık malzemeyi üflemek için hava üfleyici gücü 0.75kw'dir.
- Hava üfleyici borusu aşınmaya daha dayanıklıdır.
|
| İsteğe bağlı |
- Dilme cihazı için güvenlik görevlisi.
- Makinenin 4 köşesinde Acil Durum Anahtarları.
- Sarma Hattı
|
| Gevşeme bölümü |
- 3”(76mm)hava genişleyen sarma mili
- Hidrolik otomatik kaldırma yükleme sistemi
-ultrasonik düzeltme çok yüksek hassasiyet elde etmek için
- Tayvan'dan Elektromanyetik Fren
- Tam otomatik tansiyon kontrolörü
-Denge Silindiri Malzeme Sızdırmazlığını ayarlamak için kullanılan
|
| Dilme Bölümü |
- Jiletli veya Diskli kesici seçenekleri
- Disk Kesici Tertibatı, kamın kendiliğinden kilitlenmesini benimser
- Ayarlanabilir ve hareketli bıçak tabanına sahip kesici.
- Sayaç sayacı
-NIP Silindiri ana motor tarafından hangi kontrolör.
|
| Geri Sarma Bölümü |
- 3” hava genişleyen sarma milleri
- Merkez Sarma teknolojisi
-Basınç Kolu
- Tayvan'dan Elektromanyetik Debriyaj
|
| Kontrol Bölümü |
- Inovance PLC ve HMI
- Tüm parametreler monitörde görüntülenir
- Tamamı Schneider'den alçak gerilim elektrikli aletler
|
| Kırpılmış Atık Kenar |
- Tahliye Tüplü Kenar Atık Blower |
| İsteğe bağlı |
- 6'' ve 12” Sarma milleri
- Şaftsız tip Sarma Standı.
- Geri sarma için Sürtünme Diferansiyel Mili.
- Ultrasonik tip Kenar Konum Kontrolü (EPC)
- Dilme cihazı için güvenlik görevlisi.
- Makinenin 4 köşesinde Acil Durum Anahtarları.
|
