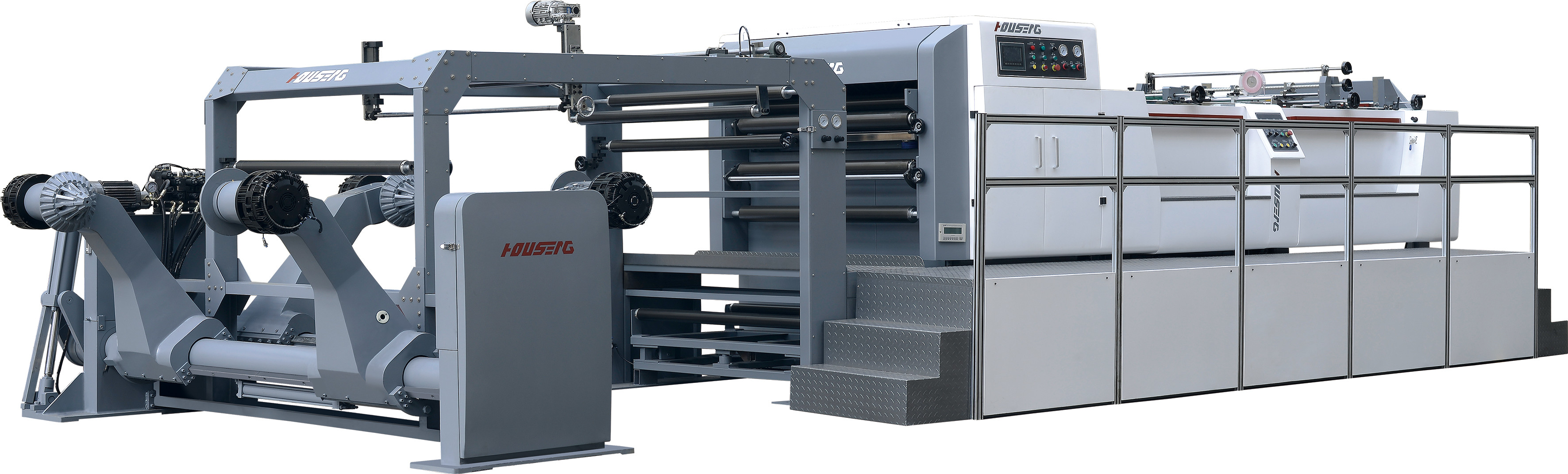

400 kesim/dakika400-1450 mm Servo hassasiyet yüksek hızKağıt kesicisi
Tanıtım Yapılan Özellikler- Evet.
HSC ağ kesme makinesi İngiltere'den gelen gelişmiş tekniği uyguluyor.
Makine servomotorla aktarılır.
Kağıt kesme hızı hızlı ve istikrarlıdır.
Almanya hassas ayı ve kesme bıçağı yüksek kesme hassasiyetini sağlar.
Dokunmatik ekranlı bilgisayar arayüzü kontrolü, basit çalışma, makul yapı, müzik karşıtı standlar, düz kağıt sağlamak için.
Bu makine, kağıt üretim ve baskı endüstrisinde çok popüler olan kağıt işleme makinesi ve şirketiniz için verimliliği ve yararı büyük ölçüde artıracaktır.
Özellikler- Evet.- Evet.
Servo hassasiyetli yüksek hızlı levha kesicisi
Model
ECOO HSC-1400
Kesim Tipi
Yukarıdaki bıçak karşılıklı olarak kesilir ve aşağıdaki bıçak sabitlenir.
Uygulanabilir Kağıt Çeşitleri
50-550 g
Maks. Kağıt rulo çapı
1800 mm
Kağıt kesme genişliği
1400mm
Kesim uzunluğu aralığı
400-1450 mm
Kesme sayfası numarası
2 sayfa
Kesim hassasiyeti
Kesim uzunluğu < 1000 mm: ± 0,3 mm, ± 0,05% > 1000 mm uzunluğundaki kağıt kesimi için
Max. Kesme Hızı
400 kesik/dakika
Max. Kısaltma Hızı
300m/dakika
Kağıt yığma yüksekliği
1500 mm
Hava basıncı kaynağı gereksinimleri
0.8Mpa
Tasarım Gücü
380V, 28kw, 3 faz, 50Hz
Brüt Ağırlık
13000kg referans
12000*4300*2400mm
| Servo hassasiyetli yüksek hızlı levha kesicisi |
| Model |
ECOO HSC-1400 |
| Kesim Tipi |
Yukarıdaki bıçak karşılıklı olarak kesilir ve aşağıdaki bıçak sabitlenir. |
| Uygulanabilir Kağıt Çeşitleri |
50-550 g |
| Maks. Kağıt rulo çapı |
1800 mm |
| Kağıt kesme genişliği |
1400mm |
| Kesim uzunluğu aralığı |
400-1450 mm |
| Kesme sayfası numarası |
2 sayfa |
| Kesim hassasiyeti |
Kesim uzunluğu < 1000 mm: ± 0.3 mm
Kağıt uzunluğu > 1000 mm kesim için ± 0,05% |
| Max. Kesme Hızı |
400 kesik/dakika |
| Max. Kısaltma Hızı |
300m/dakika |
| Kağıt yığma yüksekliği |
1500 mm |
| Hava basıncı kaynağı gereksinimleri |
0.8Mpa |
| Tasarım Gücü |
380V, 28kw, 3 faz, 50Hz |
| Brüt Ağırlık |
13000kg referans |
| |
12000*4300*2400mm |
- Hayır.
Kesme hassasiyeti:
Kağıt rulonun yoğunluğuna, rulo sayısına ve malzemesine bağlı olarak, 1000 mm için ± 0,5 mm, 1000 mm'den fazla için ± 0,1%, hızlanma veya yavaşlama için ± 0,1%.Yukarıdaki veriler istikrarlı kesme işlemine ve doğru çalışma prosedürüne dayanmaktadır.. (Açma kağıt rulo bir olduğunda, kesme kağıdının uzunluğu doğru uzunluktur)
Çıktı:
Gerçek üretim, kağıt malzemesine, kağıt ağırlığına, kesim uzunluğuna, kağıt rulo sayısına, operatörün teknolojisine ve çalışma koşullarına vb. bağlıdır.- Hayır.
Standart Yapılandırma- Evet.- Evet.- Evet.
①Yüksek hassasiyetli tek bıçaklı kesme makinesi
2 Kağıt için otomatik prizmatik ayarlama sistemi
③Orta kesme ve atık toplama kağıt sistemi
4 Otomatik sayım ve etiket ekleme cihazı (sayım işareti)
⑤Kağıt taşıma ekipmanları
6 Elektrikli kontrol sistemi
⑦Sürücü motor
8 Aksesuar
⑨Çifte kireçlü pnevmatik asansör kağıt rafı ((2 rulo standı)
9 Makine tarafından aksesuar
⑩Otomatik koşucu sistemi, motorla kontrol edilen ipli kağıt yastığı
Fonksiyon Açıklaması- Evet.- Evet.- Evet.
|
|
Kesme Bıçağı
Üç set kesme bıçağı kesme ve orta kesme için kullanılır.
|
|
|
Kesme Birimi
Bıçak üzerinde İngiliz kesiciler yönteminde, kesicinin ömrünü uzatırken yükü ve gürültüyü azaltmak için, bıçak rulo gövdesinde çelik kaynakında hassas işleme ve dinamik dengeleme sağlanmıştır.Yüksek hızlı çalışmanın titreşimini ve gürültüsünü etkili bir şekilde azaltmak.
Bıçağın altında: dökme demir bütünsel olarak kalıplanmış dökme ile bıçak bloğu, hassas işleme, iyi kararlılık.
Arka kesen: özel çelik hassas bıçak işleme yapılmış,
Uzun ömürlü bıçak kolayca ayarlanabilir.
|
|
|
Elektronik Kontrol (Yaskawa Servo ve Siemens PLC)
TPC7062KS ve Yaskawa İşlemci iletişim, Genellikle veri girişi ekipmanı çalışma durumunun izlenmesi ve sistem arızası alarm göstergesi üretiminde kullanılır.Döner seriler Yaskawa Japon şirketi Yaskawa I hızlı sürüş, gerçek hız çekiş rulo kodlayıcısı geri bildiriminden ve doğru konumlandırmadan insan-makine arayüzü giriş parametrelerinin üretimine dayanmaktadır.
|
|
|
Tırnaklı Aygıt
Kağıt rulo gerginliğinin istikrarını sağlamak için, rulo kıvrım veya katlama cihazını ortadan kaldırmak için kıraç cihazı, kağıt ruloda kesme cihazından önce bulunur.Kağıt rulo ilk önce (rolün kenarına kadar) bileşenleri dekonvolusiyon cihazına geçiyor, rulolar rehber rulo.
|
|
Yeni Eğime Karşıtı Cihaz
Kağıdı daha düz hale getirmek için kağıt rulounun kıvrımını etkili bir şekilde kaldırın, kağıt rulo gerginliği istikrarını daha iyi sağlar.
|
Ayrıntılar- Evet.- Evet.- Evet.

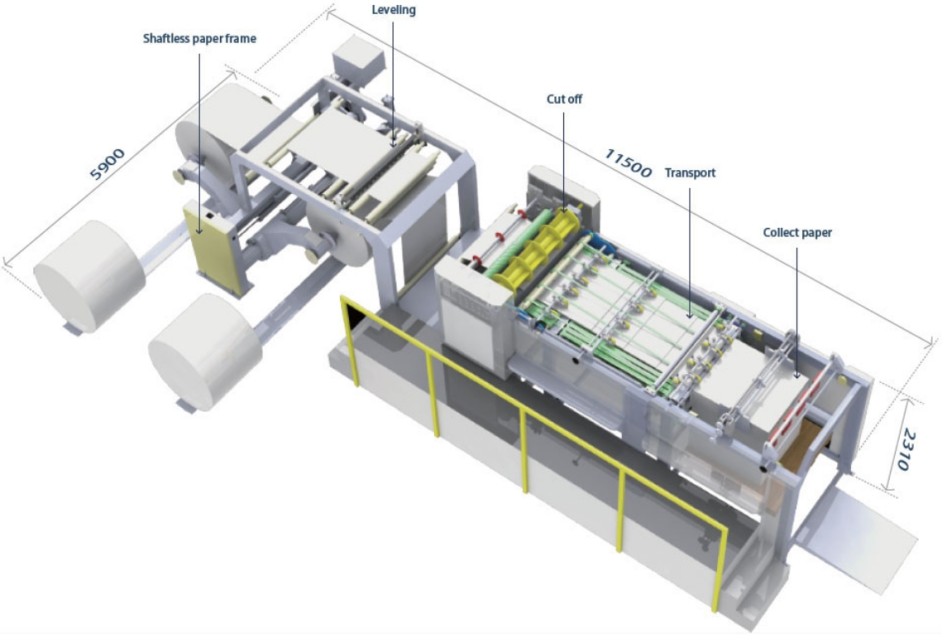

Ana makine yapısı ((bıçak tutucu ve tutucu ayağı)
Ana makine duvarı, sonlu eleman analizi, mekanik titreşim analizi ve çerçevenin optimize edilmesi yoluyla, tasarım için en kaliteli düğümlü dökme demir kullanır.ve hassas işleme yoluyla, iletim bileşenleri arasındaki rezonans fenomenini mükemmelleştirmek, işleyişi daha istikrarlı hale getirmek, rulman parçalarının kullanım ömrünü iyileştirmek.
Web rehber sistemi
Sıkı süreç kalite kontrolü, servo kontrol sistemi dayanıklı, bakımsız, ince işleme, yüksek dinamik yanıt, tamponlama yok, doğru konumlandırma, sürücü sınır dijital ayarlanabilir.Ekran otomatik çalıştırma için otomatik olarak uyku durumuna ayarlanabilirBüyük ekran gerçek zamanlı olarak görüntülenir ve sistem çalışması durumu içeride açık.
Sürücü motorlar:
1, AC Servo motor ve çapraz bıçak için kodlayıcı
2Yüksek hızlı taşıyıcı ve düşük hızlı taşıyıcı için AC motor ve frekans transformatörü
3, yukarı ve aşağı kağıt yığma standı için AC motor
4Koşucular için AC motor
5Rüzgarı açmak için AC motoru
6, Atık kenarını toplamak için AC motoru
Otomatik gerilim kontrol sistemi, manuel kesme ve kesme bıçakları ile makine 3 set ((1 kesme için & 2 kesme için), 1 set sayma makinesi, web rehber sistemi, de-curl sistemi ile,Kesim doğruluğu:±0.3mm, otomatik kağıt sıkışıklık durdurucu sistemi, Almanya fag bıçak rulmanı vb.
Ana parçalar listesi:
| |
Yapılandırma |
Türü |
Not: |
| 1 |
Kağıt kesme bıçağı |
Tungsten çelik bıçak bıçağı |
Almanya |
| 2 |
Yükleme |
FAG/ NSK |
Almanya/Japonya |
| 3 |
Vibratör |
K20 |
Çin |
| 4 |
PLC |
Siemens |
Almanya |
| 5 |
Sınır anahtarı |
Schneider |
Fransa |
| 6 |
Kontrolör |
Kinco |
Çin |
| 7 |
İletişim |
Schneider/ RXM4LB2BD |
Fransa |
| 8 |
Servo sürücü |
Yaskawa |
Japonya |
| 9 |
Frekans transformatörü |
Yenilik |
Çin |
| 10 |
Servo motor |
Yaskawa |
Japonya |
| 11 |
Kodlayıcı |
NEMICON HES-25-2MD |
Japonya |
| 12 |
Kontrol düğmesi |
Eaton. |
ABD |
| 13 |
Güç kaynağı anahtarı |
Mingwei NES-50-24 |
Tayvan |
| 14 |
Web rehberi |
Kalk. |
Tayvan |
| 15 |
Ekran |
Siemens |
Almanya |
| 16 |
AC kontaktoru |
Eaton. |
ABD |
| 17 |
Taşıyıcı bant |
Rapplon |
İsveç |
| 18 |
Otomatik gerilim sistemi |
Almanya Siemens PLC kontrolü, Almanya COSYS orantılı valf, AW20-02BG hava filtresi kontrolü, DBK250.2 Fren |
|
- Hayır.
Not listesi: (ücretsiz yedek parçalar)- Hayır.
| Parça Adı |
- Hayır, hayır. |
| Kesme bıçağı |
1 set |
| Kemer |
15 adet |
| Basınç ölçer |
% 1 |
| İşaret kağıdı |
40 rulo |
| Fren kılıfı |
4 adet |
| Yukarı kesme bıçağı |
3 adet |
| Aşağı kesme bıçağı |
% 1 |
| Lastik yüzük |
16 adet |
| Düzenleyici valf |
% 1 |
| Sınır anahtarları |
2 adet |
| M12 kolu |
% 1 |
| Silindir için O halka |
% 1 |
| Senkron kemer |
% 1 |
| Araç Kutusu |
1 set |
- Hayır.
Üretim ve Paketleme- Evet.- Evet.- Evet.
Üretimden teslimatına kadar, müşterilere iyi ürün kalitesini ve hizmeti garanti etmek için her detayı çok dikkatlice yapıyoruz.
Sertifikasyon- Evet.- Evet.- Evet.
Sık Sorulan Sorular- Evet.- Evet.- Evet.
S1: Ana ürünleriniz nelerdir?
A:Ana ürünlerimiz Prepress 4up ve 8up Online/Offline Termal CTP, CTCP, VLF CTP, Flexo CTP, İşlemci, Offset Plate, Offset Mürekkep, Offset Baskı Battaniye,Basın sonrası ambalajlama ekipmanları vb..
Ekipman ve tüketim malzemelerini tek bir paket içinde alabilirsiniz ve satış sonrası hizmet konusunda endişelenmeyin.
S2: Fabrikanız nerede?
A:Bizim CTP işlemci makinesi fabrikamız Şangay'da, fabrikamızı ziyaret etmek için sıcak bir şekilde hoş geldiniz!
S3: CTP'ler için garantiniz nedir?
A:CTP'ler için üç yıllık lazer kafası ve ana yedek parçalar, işlemci için bir yıl.Eğer müşteri EcooGraphix CTP plakasını CTP makinesiyle birlikte kullanırsa,Hayat boyu garanti.
S4: İş akışı ve RIP'yi de sağlayabilir misiniz?
A:Evet, Workflow Brainnew ve RIP Composite V12'yi sağlayabiliriz.
S5: Kurulum ve satış sonrası teknisyen desteği ne olacak?
A:Mühendisimiz kurulumuza yardım edebilir ve gerekli eğitimi sağlayabilir. Alıcı, uçak biletlerini, servis ücretini ve yerel konaklama maliyetini almalıdır.Herhangi bir sorun veya soru7x24 saat hizmetinizde olacağız.Dünya çapında büyük miktarda CTP tesislerimiz arasında, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Bu son kullanıcı yazıcıları, sağlam kalitemiz, sorunsuz uzaktan hizmetimiz, kapsamlı eğitimimiz ve bakımımız nedeniyle CTP sistemlerini tam memnuniyetle çalıştırıyorlar.Eğer EcooGraphix China'dan doğrudan satın almak isteyen bir yazıcıysanızKurulum, eğitim ve satış sonrası hizmet konusunda hiçbir sıkıntı yok.
