800x580mm Otomatik Folyo Damgalama Sıyırma ile Kalıp Kesme Makinesi

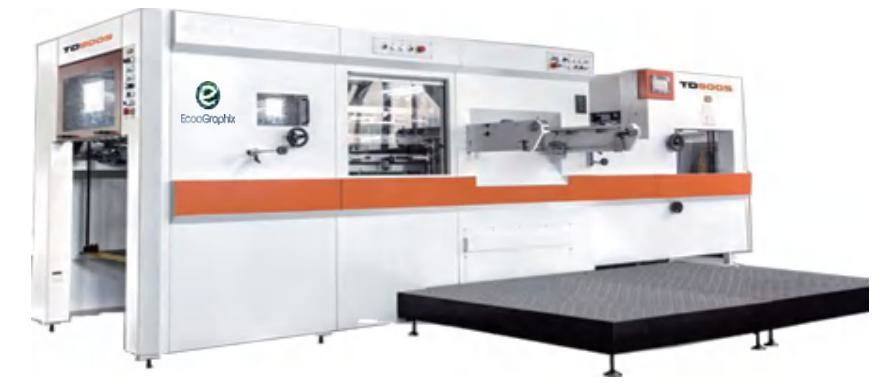

 800x580mm Otomatik Kalıp Kesme Makinesi Soyma Üniteli TD800S

▷ ◀ ▶ ◁ ◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◢ ◣◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◢ ◣◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◢ ◣◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◢ ◣◢ ◣ ▷ ◀ ▶ ◁ ▷ ◀ ▶ ◁ ◤

 ◥▷ ◀ ▶

◁ ◤◢

▷ ◀ ▶ ◁ ◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤

▷ ◀ ▶ ◁ ◤

◢ ◣ ◥

▷ ◀ ▶ ◁

◤

◢

D

etaylar

♥

Besleme Ünitesi

• Üretim sırasında yığının manuel olarak yanal düzeltilmesine olanak tanıyan tutamaklı yığın tepsisi

• Dakikada 120 sayfa en yüksek hıza sahip akış yönlü besleme sistemi

• Kağıt kaldırmak için her biri 2 emici bardak, kağıt taşımak için 2 emici bardak

• Emici başlıkların yüksekliği ve açısı kolayca ayarlanabilir

• Besleyici yığınının aşırı yükselmesini önleyen elektronik güvenlik cihazları

• Yığın tablasının enine konumlandırılması için mikro ayar mevcuttur

• Hassas çift sayfa dedektörü

• Tam yan kılavuzu çıkarmak ve değiştirmek gerekmeden bir cıvatayı çevirerek çekme ve itme yan kılavuzlarının kolayca değiştirilmesi

• Mikro ayarlı 2 ön kılavuz ve yan kılavuz tekerlekli tutamak ile ayarlanabilir

• Kağıt sıkışması durumunda besleme tablasında otomatik durdurma sistemine sahip foto-elektrik dedektör

• Kolay hazırlık için besleme ünitesi ve ana makinenin ayrı sürücü kontrolleri

• Zamanlama kontrolü için PLC ve elektronik kam

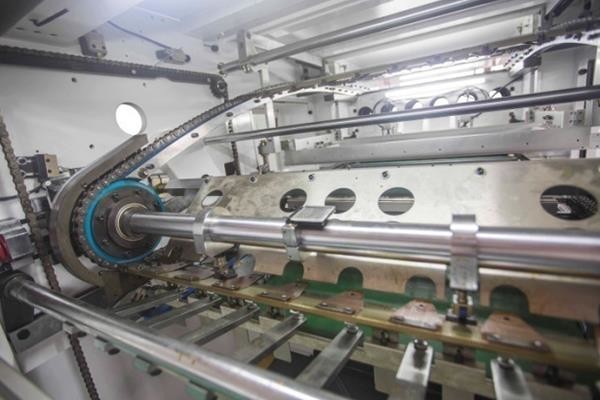

♣  Kalıp Kesme Ünitesi

• Schneider invertör kontrolü ile kontrol edilen ana motor

• Dokunmatik ekranla kontrol edilen motorla tahrik edilen sonsuz dişli ile kesme kuvvetinin mikro ayarı

• Basınç doğruluğu 0.01 mm'ye kadar çıkabilir

• 40Cr çelikten yapılmış krank mili

• Q235-A Çelikten yapılmış makine çerçeveleri, reçine kaplı kumlu QT60 sfero dökme demirden yapılmış üst ve alt plakalar, Meehanite Döküm Demir Teknolojisi

• Kesme şasisi çevirme cihazı

• Operatör ve ekipmanın en yüksek güvenliği için tork sınırlayıcılı aşırı yük koruma cihazı

• Uzun süreli testlerden sonra ve çiftler halinde teslim edilen ana kavrayıcı, Subaki, Japonya'dan zincir

• Kavrayıcı çubuk konumlandırma kontrolü için yüksek basınçlı indeks tahrik sistemi

• Kesme şasisinin pnömatik kilitleme ve serbest bırakma

• Hızlı iş değişimi için merkez çizgisi sistemi

*   Soyma Ünitesi

• Kalıp değişimini kolaylaştırmak için üst, orta ve alt soyma çerçeveli 3 Eylemli hareket yapısı

• Farklı soyma işleri için soyma pimleri veya erkek/dişi kalıp kullanılabilir

• Kalıp kesme bölümündeki merkez çizgisi kayıt sistemiyle eşleşir, aynı sistem soyma sistemine de uygulanarak değişim süresini en aza indirir. Doğru konumlandırma üretim verimliliğini artırabilir

▷ ◀ ▶ ◁ ◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤

▷ ◀ ▶ ◁ ◤

Toplam Güç(kw)

15

Makine Ağırlığı(T)

◤

Genel Boyut(mm)

4900 x 2000 x 2000

pesifikasyon

Model

ECOO-TD800S

Maks. Levha Boyutu(mm)

800 x 580

Min. Levha Boyutu(mm)

310 x 310

Maks. Kalıp Kesme Boyutu(mm)

790 x 570

Min. Kavrayıcı Kenarı(mm)8Yükseklik Kesme Kuralları(mm)

23.8

İç Şasi Boyutu(mm)

940 x 610

Stok Aralığı

Karton: 800-2000g/m

²

B oluk

Maks. Basınç(N)

200T

Maks. Kalıp Kesme Hızı

Besleme Yığın Yüksekliği(mm)

1300

Teslimat Yığın Yüksekliği(mm)

1000

Gürültü

≤

85dB(A)

Ana Motor(kw)

7.5

▷ ◀ ▶ ◁ ◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤

▷ ◀ ▶ ◁ ◤

◢ ◣◥

▷ ◀ ▶ ◁ ◤◢

▷ ◀ ▶ ◁ ◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤

▷ ◀ ▶ ◁ ◥

▷ ◀ ▶ ◁ ◤◢

▷ ◀ ▶ ◁ ◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤
