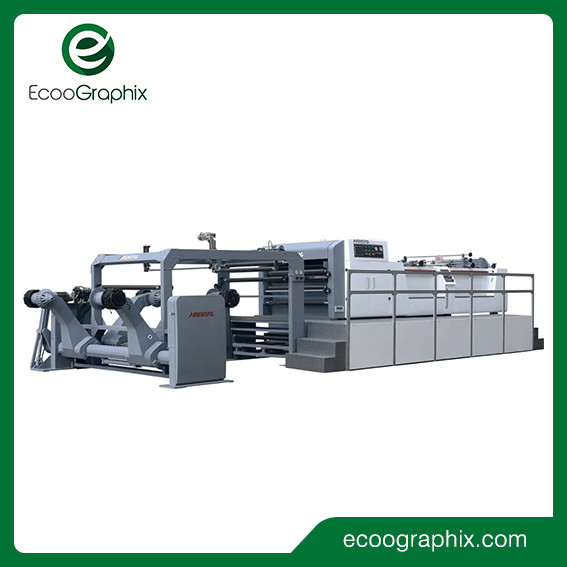

Dilme ve Kırpma ile Yüksek Hızlı Kağıt Rulo Tabakalama ve Kesici

Yüksek Hızlı Baskı Kağıdı Kağıt Kesici

-HSC web kesme makinesi İngiltere'den gelen gelişmiş tekniği uygular

-Makine servo motor ile iletilir.

-Kağıt kesme hızı hızlı ve kararlıdır.
-Almanya hassas ayı ve kesme bıçağı, yüksek kesim hassasiyetini garanti eder.
-Pürüzsüz kağıt sağlamak için dokunmatik ekran bilgisayar arayüzü kontrolü, basit kullanım, makul yapı, anti-müzik standları.
-Bu makine, kağıt yapım ve baskı endüstrisinde çok popüler olan, verimliliği artıracak ve şirketinize büyük ölçüde fayda sağlayacak kağıt işleme makinesidir.

Şartname

Makina Yedek Parçaları

1. Yüksek hassasiyetli tek bıçaklı kesme makinası
2. Kağıt için Otomatik Prizmatik ayar sistemi
3. Orta dilme ve atık toplama kağıt sistemi
4. Otomatik sayma ve etiket yerleştirme ekipmanı (sayım işaretlemesi)
5. Kağıt taşıma ekipmanı
6. Elektrik kontrol sistemi
7. Sürüş motoru
8. Aksesuar
9. Çift kireç pnömatik şaft kağıt rafı (2 rulo stand)
10. Otomatik jogger sistemi, motor kontrollü halatlı kağıt istifleme sehpası

Çözülmüş stand
Tip: kağıt göbek için çift kollu tip 3"6"12" Rulo Rafı
Yapısal olarak yaklaşık 1500kg ağırlığındaki makarayı taşıyabilecek büyüklükteki makinenin arkasında bulunan 2 adet çözen pikap tipi.Yukarı ve aşağı hareketlerin tamamı hidroliktir ve solenoid valfleri kontrol eden seçiciler tarafından doğrudan konsoldan kontrol edilir.
Kağıt kolunu kapatmadan, hareket ettirmeden ve kaldırmadan önce ve sonra kontrol etmek için yağ basıncı.Kararlı ve hızlı, daha basit ve rahat çalışma yeteneğine sahip kaldırma hareketi.

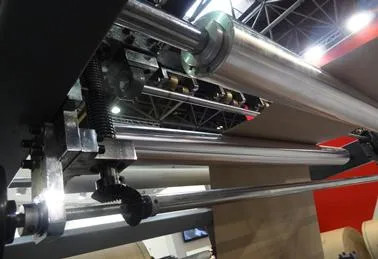

kesme ünitesi
Bıçakta, kesici kesici ömrünü uzattığında yükü ve gürültüyü azaltmak için İngiliz kesici yöntemi.
Bıçak makaralı gövdede çeliğe kaynak, hassas işleme ve dinamik denge ayarı sağladı, yüksek hızlı çalışmanın titreşimini ve gürültüsünü etkili bir şekilde azalttı.
Bıçağın altında: Entegre kalıplanmış dökme demirden bıçak bloğu, hassas işleme, iyi stabilite.
Arka kesici: Özel çelikten yapılmış hassas bıçak işleme, uzun ömürlü bıçak kolayca ayarlanabilir.

elektronik kontrol

(Yaskawa servo ve Siemens PLC)
TPC7062KS ve Yaskawa İşlemci iletişimi, Temelde veri girişi ekipmanı çalışma durumu izleme ve sistem arızası alarm göstergesi üretiminde kullanılır.Dönen seri, gerçek hız çekiş silindiri kodlayıcı geri bildiriminden ve doğru konumlandırmadan insan-makine arayüzü giriş parametrelerinin üretimine dayanan, JAPONYA şirketi Yaskawa I hızlı sürücü Yaskawa'yı çalıştırıyor.

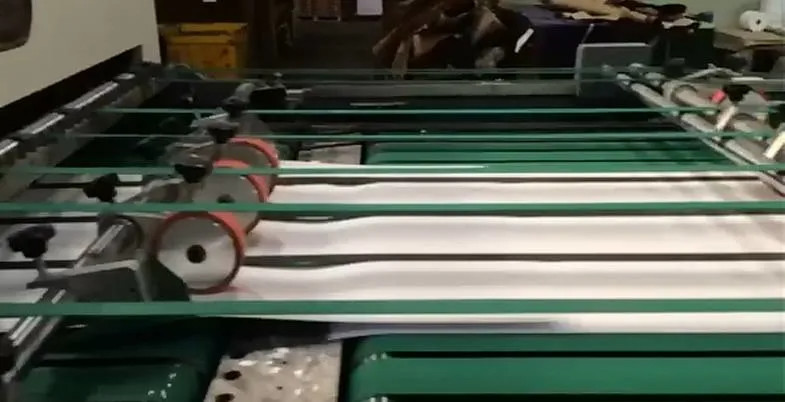

Jogger ile konveyör ve kağıt toplama sistemi
Çok kademeli konveyör sistemi: yüksek hızdan düşük hıza.Önce kesilen kağıdı hızlı bir şekilde ayırın ve ardından kağıdı üst üste bindirin, ardından kağıdı toplayın ve istifleyin.
Yığılmış kağıt setlerini kaldırın, kağıt destesini otomatik olarak düşen önemli bir yüksekliğe çıkarın.Yığınlayıcı tablanın üç tarafı sallama bitirme işlevi vardır, motorun tarafı kağıdı tahrik eder, kağıdı her iki tarafta yüksek kaliteli motor jogger ile işlemin basitliğini ve güvenliğini artırmak için kağıdın genliğini manuel olarak ayarlamak için kullanır.

Kıvırcık Cihaz
Kıvrık cihaz, rulo kıvırma veya katlama cihazını ortadan kaldırmak için kesme cihazından önce kağıt rulosundadır.,Kağıt rulosu gerginliğinin stabilitesi için. Kağıt rulosu önce içinden geçer.(rulo kenarına) bileşenleri ters evrişim aygıtına sokun, silindirler kılavuz silindirdir

Yeni eğrilik önleyici cihaz
Kağıdı daha düz hale getirmek için rulonun kıvrımını etkili bir şekilde çıkarın, kağıt rulosu gerginlik stabilitesini daha elverişli hale getirin.

Karelik ayar sistemi(Kağıt için Otomatik Prizmatik ayar sistemi):
Kağıdın kareliğini ayarlayın, mühendisimiz bir defada düzeltecek ve operatörün yeniden ayarlama yapmasına gerek kalmayacak.

Dilme bıçağı
Kesmek ve ortadan kesmek için üç takım dilme bıçağı kullanılır.


Açıyı Otomatik Olarak Ayarlayın (kağıt hizalama sistemi)
Kademeli motorun hassasiyeti, kesim hassas vida ayarının uzunluğu, bıçak grubunun eğimi ile kontrol edilir, kesimin kenarının düz açısını etkili bir şekilde sağlamak için, atık zamanı azaltmak, hata oranı ve ayar açısını manuel olarak ayarlamak .

Otomatik kağıt sıkışması durdurma:
Konveyörde herhangi bir kağıt sıkışması olursa sisteme sinyal verecek sensöre sahip olun ve makine kağıtları kurtarmak için hemen duracaktır.

Otomatik işaretleme makinesi:
Ek işaretlemeden sonra kesin sayımla, operatörlerin yalnızca insan-makine arayüzüne kağıt sayısından sonra giriş yapması gerekir, kağıt miktarını işaretlemek için Ayarlar'a uygun olabilir

Ana makine yapısı (Bıçak tutucu ve tutucu standı)
Sonlu elemanlar analizi, mekanik titreşim analizi ve çerçevenin optimizasyonu yoluyla ana makine duvarı, tasarımın entegrasyonu için yüksek kaliteli sfero dökme demiri KULLANIR ve hassas işleme yoluyla, şanzıman bileşenleri arasındaki rezonans olgusunu mükemmelleştirir, işlemi daha kararlı hale getirir , yatak parçalarının servis ömrünü uzatın.

Web kılavuzu sistemi
Sıkı proses kalite kontrolü, dayanıklı servo kontrol sistemi, bakım gerektirmez, ince işleme, yüksek dinamik yanıt, ara belleğe alma yok, doğru konumlandırma, sürücü limiti dijital olarak ayarlanabilir.Ekran, enerji tasarrufu sağlayabilen otomatik çalışma için otomatik olarak uyku moduna ayarlanabilir.Büyük ekran gerçek zamanlı olarak görüntülenir ve sistemin çalışma durumu içeriden anlaşılır.

Sürüş Motorları:
1. Çapraz bıçak için AC Servo motor ve kodlayıcı
2. Yüksek hızlı konveyör ve düşük hızlı konveyör için AC motor ve frekans trafosu
3. Yukarı ve aşağı kağıt istifleme standı için AC motor
4. Koşucular için AC motor
5. Gevşeme standı için AC motor
6. Atık kenarını toplamak için AC motor
