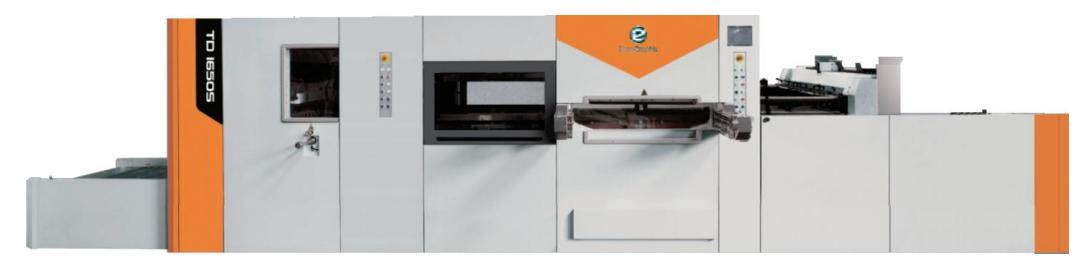

Oluklu Kağıt için 1650x1200mm Otomatik Sıyırma Kalıp Kesici Makinesi





---------------------------------------------------------------------------------------------------

▽△▽  Kısa Tanıtım  ▽△▽



TD1650S otomatik oluklu kalıp kesme makinesi iki tür besleyiciye sahiptir: kenar beslemeli besleyici ve alttan emişli besleyici. Her besleyici farklı kağıtlara uygundur.











---------------------------------------------------------------------------------------------------

▽△▽  Şartname  ▽△▽





Model
TD 1650S (Kenar beslemeli besleyici)

Maks. Levha Boyutu (mm)
1650x1200

Min. Levha Boyutu (mm)
650x520

Maks. Kalıp Kesim Boyutu (mm)
1630x1180

İç Çerçeve Boyutu (mm)
1660x1215

Min. Tutucu Payı (mm)
6

Min. Tutucu Atığı (mm)
12mm (ilk bıçaktan kağıt kenarına olan mesafe)

Maks. Kalıp Kesme Basıncı
400Ton

Oluklu Kağıt (mm)
2-9

Maks. Makine Hızı (s/saat)
5000

Kalıp Kesme Plaka Boyutu (mm)
1680x1186

Kesme Bıçağı Yüksekliği (mm)
23.8

Ana Motor Gücü
22Kw

Toplam Güç
40Kw

Gerilim
380/220V, 3PH, 50/60HZ

Boyut (platform dahil)
(U)10255 x (G)5469 x (Y)2500mm

Ağırlık
38Ton
​

Model	TD 1650S (Kenar beslemeli besleyici)	TD1650S (Alttan emişli besleyici)
Maks. Levha Boyutu (mm)	1650x1200	1650x1200
Min. Levha Boyutu (mm)	650x520	650x520
Maks. Kalıp Kesim Boyutu (mm)	1630x1180	1630x1180
İç Çerçeve Boyutu (mm)	1660x1215	1660x1215
Min. Tutucu Payı (mm)	6	6
Min. Tutucu Atığı (mm)	12mm (ilk bıçaktan kağıt kenarına olan mesafe)	12mm (ilk bıçaktan kağıt kenarına olan mesafe)
Maks. Kalıp Kesme Basıncı	400ton	400ton
Oluklu Kağıt (mm)	2-9	2-9
Maks. Makine Hızı (s/saat)	5000	5000
Kalıp Kesme Plaka Boyutu (mm)	1680x1186	1680x1186
Kesme Bıçağı Yüksekliği (mm)	23.8	23.8
Ana Motor Gücü	22Kw	22Kw
Toplam Güç	40Kw	45Kw
Gerilim	380/220V, 3PH, 50/60HZ	380/220V, 3PH, 50/60HZ
Boyut (platform dahil)	(U)10255x(G)5469x(Y)2500mm	(U)11130x(G)6000x(Y)2564mm
Ağırlık	38ton	38ton

​









---------------------------------------------------------------------------------------------------

▽△▽  Detaylar  ▽△▽





Sürtünmeli Besleyici


Sürtünmeli besleyici güç ve yüksek doğruluk sağlar. İle donatılmıştır
yüksek basınçlı emme ünitesi.

Besleme kayışı, farklı malzemelere bağlı olarak servo veya mekanik sistem tarafından kontrol edilir
daha kararlı olan.





Alttan Beslemeli Emişli Besleyici


Japon tasarım alttan beslemeli kesintisiz besleyici ile donatılmıştır
6 emici ile. Besleme sırasında kağıt üzerinde oluşan çizikler
önlenebilir.

Güvenilir kağıt besleme, ön dayama ve çift yaprak sensörü ile donatılmıştır.

Sıyırma Bölümü

Üst ve alt sıyırma çerçevesi ile çift hareketli yapı, kalıp değişimini kolaylaştırır,

kolay kurulum için motorlu üst çerçeve asma vinç sistemi. Farklı sıyırma için erkek/dişi kalıplar mevcuttur
.

Kalıp Kesme Bölümü

Basınç dokunmatik ekranda ayarlanabilir. Makine
denetim ekranı ve 3d dokunmatik ekran, makinenin çalışma
durumunu arıza teşhisi için gösterir.
Şase, merkez hattı sistemi ve pnömatik
kilit sistemi ile kuruludur.

Otomatik oluklu kalıp kesme makinesi olarak da adlandırılır oluklu kutu kalıp kesme makinesi,

çoğunlukla TV, klima, çamaşır makinesi vb. paketleri için kalın oluklu kesmek için kullanılır.

 S1: Başlıca ürünleriniz nelerdir?

Cevap: Başlıca ürünlerimiz, Prepress 4up ve 8up Online/Offline Termal CTP, CTCP, VLF CTP, Flexo CTP, İşlemci, Ofset Plakalar, Ofset Mürekkepleri, Ofset Baskı Battaniyeleri, Postpress Paketleme Ekipmanları ve benzerleridir.


Ekipman ve sarf malzemelerinin tamamını tek bir yerde bulabilir ve şirketimizden satış sonrası hizmet konusunda endişelenmenize gerek kalmaz.


 S2: Fabrikanız nerede?

Cevap: CTP işlemci makine fabrikamız Şanghay'dadır, fabrikamızı ziyaret etmeniz için sizi sıcak bir şekilde karşılıyoruz!


 S3: CTP işlemciniz için herhangi bir sertifika var mı?

Cevap: Evet, tüm makinelerimiz SGS ve CE tarafından sertifikalandırılmıştır.


 S4: İş Akışı ve RIP de sağlayabilir misiniz?

Cevap: Evet, Workflow Brainnew ve RIP Compose V12 sağlayabiliriz.


 S5: Kurulum ve satış sonrası teknisyen desteği ne olacak?

Cevap: Mühendisimiz kurulumda yardımcı olabilir ve gerekli eğitimi sağlayabilir. Alıcı, gidiş-dönüş uçak biletlerini, hizmet bedelini ve yerel konaklama masraflarını karşılamalıdır. Herhangi bir sorun veya sorunuz olursa, 7x24 hizmetinizde olacağız. Dünya çapındaki çok sayıda CTP kurulumumuz arasında, EcooGraphix China'dan doğrudan CTP ürünleri satın alan ve EcooGraphix teknik servis ekibinin bu kurulumları düzenli yerinde ziyaretlerle uzaktan desteklediği birçok son kullanıcı (yazıcı) da bulunmaktadır.

Bu son kullanıcı yazıcıları, sağlam kalitemiz, kesintisiz uzaktan hizmetimiz, kapsamlı eğitimimiz ve bakımlarımız sayesinde CTP sistemlerini tam memnuniyetle çalıştırmaktadır. Doğrudan EcooGraphix China'dan satın almayı düşünen bir yazıcıysanız, kurulum, eğitim ve satış sonrası hizmet konusunda hiçbir sorun yaşamazsınız. Memnuniyetinizi garanti ediyoruz.

Video ☞  https://youtu.be/ALTvM1cnrVc
